Легенды

Создание легенд для вывода списка компонентов здания и аннотаций, используемых в проекте.

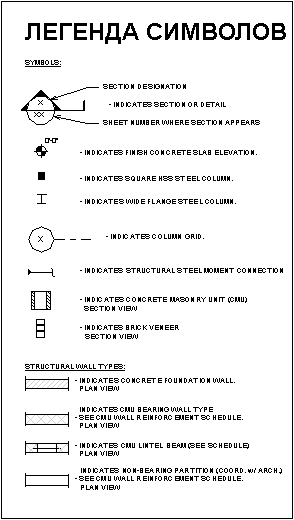

Пример

Пример

Некоторые типовые легенды:

• Легенда аннотаций. Содержит аннотации, использующиеся на листах, такие как заголовки разрезов, маркеры уровней, марки высотных отметок, обозначения фасадов, обозначения ключевых пометок, марки изменений, марки элементов и другие обозначения, не использующиеся для представления объектов модели. Каждое обозначение сопровождается пояснительным текстом. Все обозначения показаны в том размере, который они будут иметь при печати.
• Легенда обозначений модели. Содержит условные представления объектов модели с пояснительным текстом.

  Типовые элементы этой легенды — электроприборы, сантехнические приборы, механическое оборудование и объекты площадки.

• Легенда стилей линий. Содержит стили линий с пояснениями того, какие объекты представлены определенным стилем линий на чертежах.

  В легенду включены линии пожароопасности, границы участка, линии электропроводки, линии сантехнического оборудования, линии теплоснабжения и осевые линии.

• Легенда материалов. Содержит образцы поверхности и образцы разрезов с пояснениями, какие материалы представлены определенным образцом.
• Учет стадий. Содержит разрез стены, построенный с выбранным переопределением графики, и пояснительный текст.

Легенды можно добавлять на несколько листов. Любые элементы, которые можно помещать на чертежные виды, такие как линии детализации, текст, размеры и цветовые области, можно помещать на легенды.

Вид легенды относится только к тому проекту, в котором он создан, и перенести в другой проект его нельзя.

Прим.: Компонент, размещенный на легенде, не является дополнительным экземпляром этого компонента в модели здания и поэтому не добавляется к количеству экземпляров в ведомостях и спецификациях.

Видимость элементов легенды

Легенды можно изменять, отключив видимость подкатегорий на виде. См. раздел Параметры видимости и внешнего вида.

Пример: для создания легенды дверных коробок можно разместить несколько компонентов легенды для дверей, а затем отключить все подкатегории дверей (кроме "Каркас/импост").
