- Выберите вкладку "Конструкция"
панель "Армирование"
"Арматурная сетка". Прим.: Это инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами армирования. - Выберите перекрытие, стену или фундаментную плиту для получения зоны армирования.
- Выберите вкладку "Изменение | Создать границу арматурной сетки"панель "Рисование"
"Линия границы". - Постройте эскиз замкнутого контура.

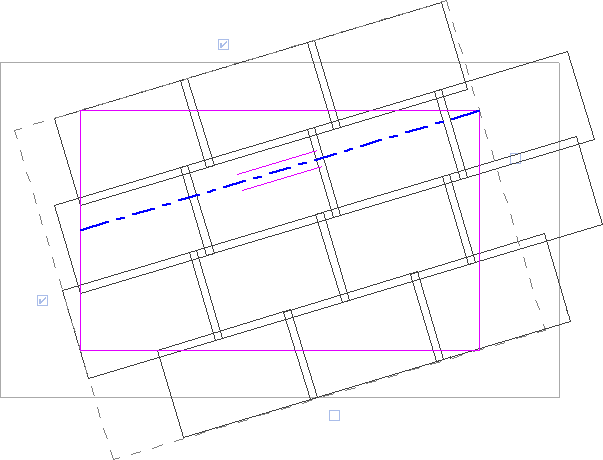

Прим.: Край зоны армирования, ориентированный в главном направлении, обозначен параллельными линиями. В режиме эскиза можно изменить основное направление этой области. Основное направление зоны армирования очень важно, поскольку оно определяет поворот листа арматурной сетки. Основные провода в листе арматурной сетки направлены параллельно основному направлению. Каждая зона армирования имеет прямоугольную границу (штриховая линия) с элементами управления на кромке. - Выберите элементы управления для определения начальной/конечной кромок расположения листов арматурной сетки.

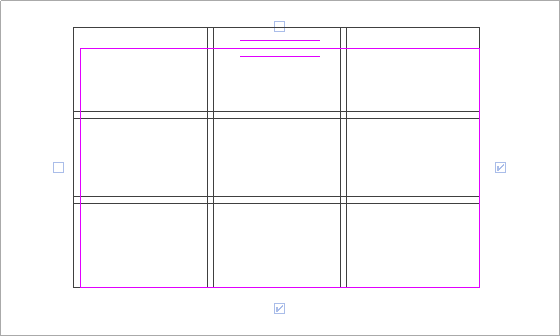

С помощью этих элементов управления можно указать значения выравнивания листа арматурной сетки и нахлестки. Для правильного расположения листов арматурной сетки необходимо выбрать как минимум два соседних элемента управления. Расположение листов арматурной сетки позволяет адаптировать листы арматурной сетки к границе арматурной сетки. Лист арматурной сетки вырезается по эскизному контуру и проемам в основе.
Прим.: Для изменения графических параметров арматурной сетки выберите вкладку "Вид"панель"Графика""Видимость/Графика" и измените параметры в области раскладки арматурных сеток. - Выберите положение нахлестки в области "Строительство" палитры свойств"Зона армирования". См. раздел "Положение нахлестки листа арматурной сетки".
- Выберите вкладку "Изменение | Создать границу арматурной сетки"панель "Режим"

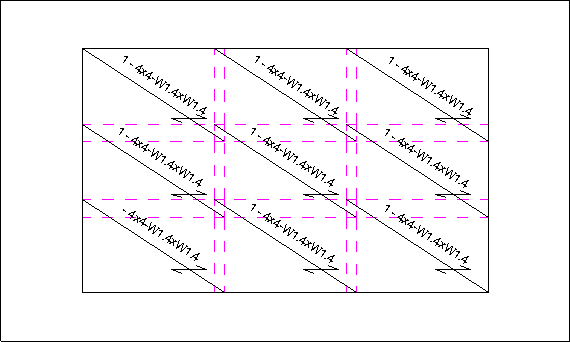

"Завершить режим редактирования". - Для автоматического размещения обозначений и марок на готовом эскизе выберите соответствующий вид в области "Создать марки новых компонентов в виде" на палитре свойств "Идентификационные данные зоны армирования".
В Revit обозначение арматурной сетки и марка для каждого листа арматурной сетки размещаются отдельно. Дополнительные сведения см. в разделе "Маркировка арматурной сетки".
