Как правило, переопределение параметров видимости и внешнего вида выполняется в диалоговом окне "Переопределения видимости/графики". Исключение составляют отдельные элементы: для них переопределение выполняется в диалоговом окне "Графика элемента на данном виде".
В диалоговом окне "Переопределения видимости/графики" можно просмотреть, какие переопределения были применены к категориям. Если параметры внешнего вида для категории были переопределены, то в ячейке отображается образец переопределения. Если для категории не было выполнено переопределение, то ячейка остается пустой, а элементы отображаются в соответствии с настройками, выполненными в диалоговом окне "Стили объектов".
Пример

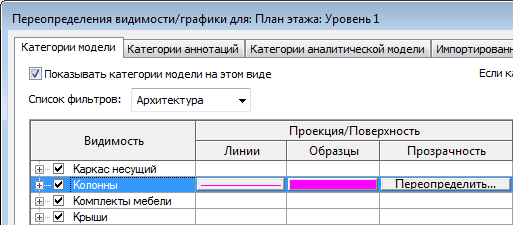

На иллюстрации ниже для категории "Колонны" переопределены линии проекции/поверхности.
Сведения о параметрах видимости элементов в связанных моделях Revit и в рабочих наборах приведены в разделах Видимость связанных моделей и Изменение видимости рабочего набора на виде.
Для получения дополнительной информации о настройках видимости для облака точек см. раздел Видимость облаков точек.
Создание специальных видов
Благодаря возможности управления видимостью и внешним видом элементов, пользователь может создавать виды, служащие определенным целям.
- Схема расположения мебели: отображение мебели в полутонах на плане источников освещения на потолке.
- Схема расположения спринклеров: отображение спринклеров утолщенными линиями на плане потолка в полутонах.
- План мебели: отображение мебели и связанных обозначений с именами и номерами помещений на плане этажа в полутонах.
- План оборудования: например, схема кухонного блока столовой. Вмонтированное в пол оборудование показано утолщенными линиями, вмонтированное в стены — другим весом линий, потолочное (вытяжка) — третьим весом линий на плане энергоснабжения в полутонах.
- План системы пожаробезопасности: отображение элементов с отметками огнестойкости 1 час, 2 часа и т.д. на плане этажа в полутонах. Таблички, указывающие, где находится выход, и спринклеры могут быть показаны одним цветом, а настенные устройства аварийной сигнализации и огнетушители — другим.
- Реставрационные работы: показ особенностей архитектуры здания, характерных для разных исторических периодов. Например, архитектурные особенности, характерные для XVII века, могут быть выделены одним весом линий, XVIII века — вторым весом линий, а предполагаемые изменения — третьим весом линий.
Примерами таких видов могут служить:
