Для обозначения можно задать два параметра: "Номер листа" и "Номер узла". Эти параметры задаются при нанесении текста марки. Номер узла представляет собой номер вида на чертежном листе. Номер листа представляет собой номер чертежного листа. Значения этих параметров создаются автоматически при добавлении разреза в проект.
Далее описана общая процедура создания семейства заголовков разрезов. Реальные процедуры в некоторых деталях могут отличаться.
- Нажмите
"Создать""Аннотационное обозначение". - В диалоговом окне открытия файлов выберите шаблон "M_Section Head.rft" и нажмите "Открыть".

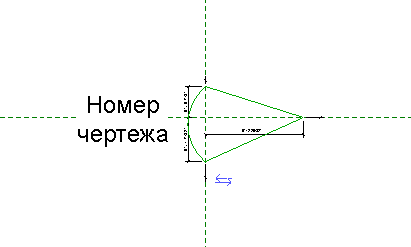

- Этот шаблон уже включает заголовок. Для создания нового заголовка можно использовать этот заголовок или выбрать вкладку "Создание"панель "Узел"
("Линия"). - При необходимости добавьте к обозначению текст, щелкнув панель "Текст"
("Текст"). - Если требуется добавить текст к обозначению параметра "Номер узла" или "Номер листа", щелкните значок
("Метка"). Чтобы в заголовке разреза отображалось имя вида, следует добавить параметр метки "Имя вида". - На панели быстрого доступа нажмите
(Сохранить). Revit сохраняет семейства в файлах с расширением .rfa.
