Лофт-объект - это форма, объединяющая два профиля, которые расположены на отдельных рабочих плоскостях.
Прим.: При формировании геометрии по сечениям можно использовать разомкнутые и замкнутые профили.
Создание объемного лофт-объекта
- На рабочей плоскости начертите замкнутый профиль.
- Выберите опорную плоскость или уровень для выбора другой рабочей плоскости.
- Создайте новый замкнутый профиль.
- Щелкните на опорной плоскости или на уровне, чтобы назначить другую рабочую плоскость.
- На третьей опорной плоскости создайте замкнутый профиль.

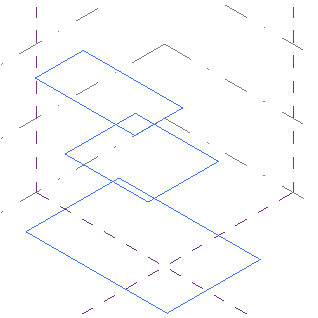

- Выберите все три профиля.
- Выберите вкладку "Изменить | Линии"
панель "Форма"

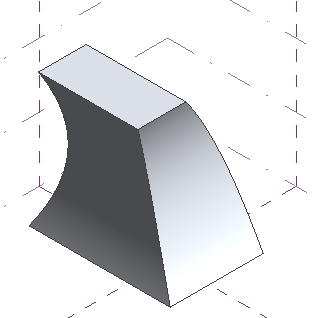

"Создать форму". См. раздел Вызов инструмента "Создать форму".
