Параметры "Уровень" и "Базовое смещение" совместно определяют нижнюю границу комнаты.
В свойствах комнаты параметр "Уровень" предназначен только для чтения. Этот параметр отражает уровень вида в плане, на котором размещается комната. Например, при размещении комнаты на плане этажа уровня 2 значение параметра "Уровень" для комнаты задано как "Уровень 2".
Параметр "Базовое смещение" используется для обозначения расстояния между базовым уровнем и нижней границей комнаты. Для использования базового уровня в качестве нижней границы введите 0 (нуль). Для перемещения нижней границы выше базового уровня введите положительное число. Для перемещения нижней границы ниже базового уровня введите отрицательное число.

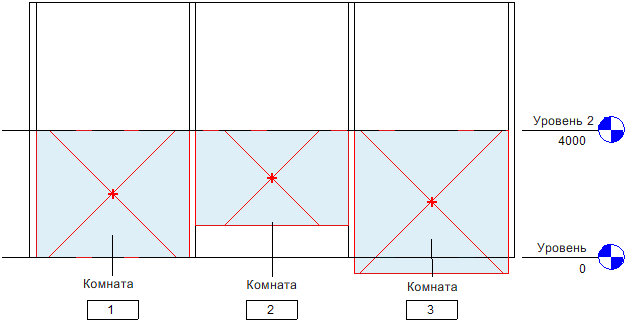

- Комната 1 имеет базовое смещение, равное 0. Нижняя граница комнаты начинается с уровня 1.
- Комната 2 имеет базовое смещение, равное 1000. Нижняя граница комнаты начинается с 1000 мм выше уровня 1.
- Комната 3 имеет базовое смещение, равное –500. Нижняя граница помещения начинается с 500 мм ниже уровня 1.
Например, на указанном ниже виде в разрезе:
