Выбор этого параметра обеспечивает доступ к раскрывающемуся меню, в котором представлены типоразмеры из семейства несущих конструкций, относящиеся к выбранному местоположению относительно балки. Набор отображаемых марок определяется параметрами конкретного семейства. Квалифицирующие марки каркаса могут эффективно использоваться в качестве аннотаций только в том случае, если для них заданы следующие параметры (см. раздел Семейства марок несущих каркасов).
- Установлен флажок "Повернуть с компонентом".
- Для параметра "Точка присоединения" задано значение "<Нет>" или значение, соответствующее требуемому местоположению марки, которое указано с помощью инструмента "Аннотации к балкам".
Например, марки несущего каркаса, для которых параметру "Точка присоединения" присвоено значение "Конец", доступны только в том случае, если в данном инструменте задано местоположение относительно балки "<Конец>".
Марки несущего каркаса, для которых параметру "Точка присоединения" присвоено значение "<Нет>", доступны только в том случае, если задано местоположение "Середина" (при условии, что выбран режим поворота с компонентом).

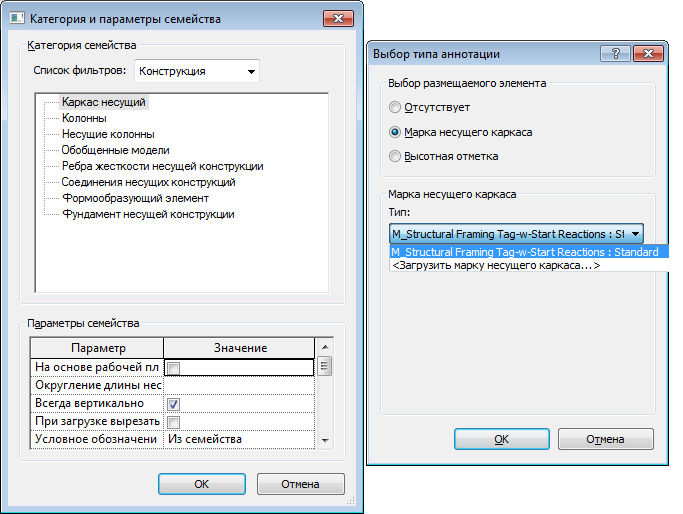

Эти правила применяются также при выборе варианта "<Загрузить марку несущего каркаса>"; в этом случае открывается диалоговое окно "Загрузить семейство" (см. раздел Загрузка семейств).
Загруженные семейства отображаются в списке "Марка несущего каркаса" только в том случае, если они соответствуют указанным выше требованиям.
