- Выберите инструмент предусматривающий построение эллипса.
Например, перейдите на вкладку "Аннотации"
панель "Детали"
("Линия детализации"). - Выберите вкладку "Размещение линий" (или вкладку "Размещение <элемент>" или "Создание <элемент>")панель "Рисование"
("Частичный эллипс") или
("Выбрать линии"). Прим.: Если выбрана команда "Выбрать линии", становится возможным выбор кромки или грани другого эллипса. - Если выбрана команда "Выбрать линии", на панели параметров при необходимости можно задать значение параметра "Смещение". Прим.: Команда "Смещение" при построении эллипса доступна только если выбрана команда "Указать отрезки".
- Щелкните мышью в области рисования.
Для неполного эллипса включена функция привязки, а в графической области формируется его изображение.

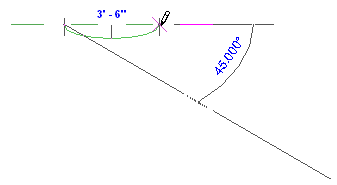

- Переместите курсор в сторону от первой точки, чтобы задать направление и длину большой оси.
- Задайте размер, для чего следует щелкнуть мышью при появлении желаемого значения либо ввести значение с клавиатуры и нажать ENTER.
- Переместите курсор для придания нужной формы фрагменту эллипса и щелкните мышью. Можно также ввести значение размера с клавиатуры и нажать ENTER.
