Распознавание концов колонн, балок и раскосов

В диалоговом окне "Стили объектов" можно задать различные цвета, вес линий и образцы для начальных и конечных сегментов аналитических моделей колонны, балок и раскосов.

  1. В Диспетчере проектов откройте аналитический вид в плане.
  2. Выберите вкладку "Управление"панель "Параметры" "Стили объектов".
  3. Перейдите на вкладку "Объекты аналитической модели" в диалоговом окне "Стили объектов".
  4. Разверните категорию элементов применимой аналитической модели.
  5. Укажите цвет линий, вес линий и образец линий для начальных и конечных сегментов элемента аналитической модели (для аналитических моделей колонн применяются термины "верхний сегмент" и "нижний сегмент").
  6. Для подтверждения спецификаций цвета дважды нажмите кнопку "ОК".
  7. Выберите вкладку "Управление"панель "Параметры" "Параметры несущих конструкций".
  8. Перейдите на вкладку "Параметры аналитической модели".
  9. Выберите в разделе "Видимость аналитической модели" параметр "Выделение концов линейных аналитических элементов".

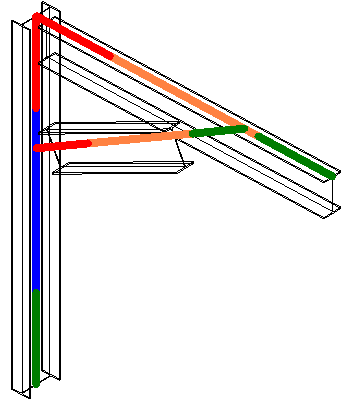

В следующем примере установлены красные начальные и верхние сегменты. Конечные и нижние сегменты определены как зеленые.
