Для изменения размеров области подрезки можно использовать ручки управления и ручки разрыва вида. Ручки разрыва используются для удаления части вида. Если необходимо показать область подрезки, см. раздел Включение и отключение отображения области подрезки.
Изменение размера области подрезки с помощью ручек управления:
- Выберите область подрезки.
- Задайте требуемые размеры области подрезки путем перетаскивания синих ручек управления.
Изменение размера области подрезки с помощью ручек разрыва вида:
- Выберите область подрезки.

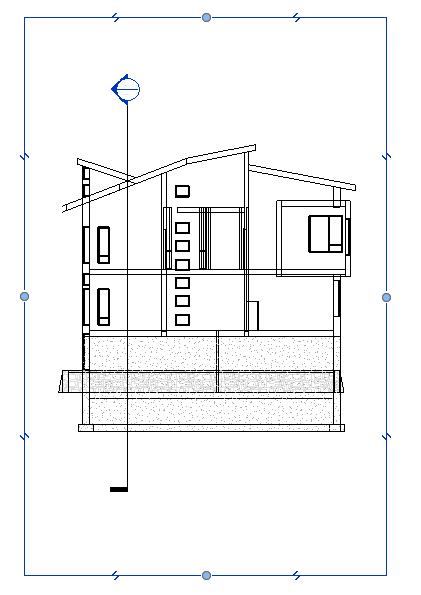

Область подрезки на фасаде с ручками разрыва
- Наведите курсор на ручку разрыва (
).При наведении курсора на ручку разрыва часть вида, которая будет удалена, помечается двумя перекрещивающимися линиями.

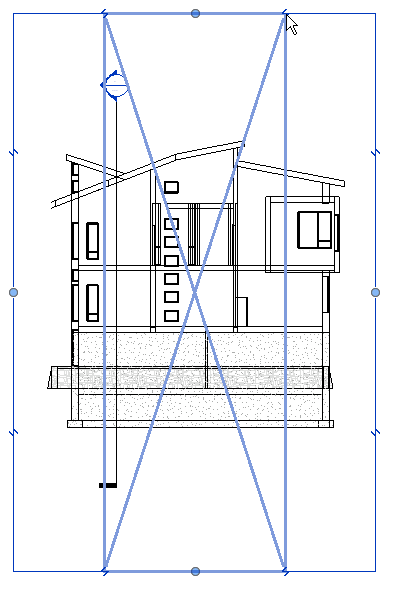

Фрагмент вида, предназначенный для удаления
- Щелкните на ручке, чтобы разделить вид на отдельные фрагменты.

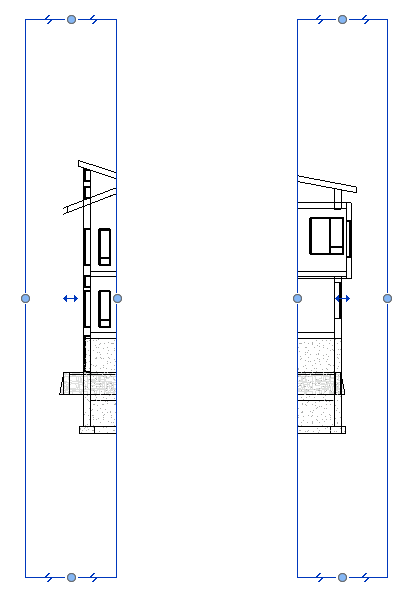

Две новые области подрезки
Размеры областей подрезки фрагментов можно изменять с помощью ручек управления и ручек разрыва вида. Области подрезки фрагментов вида можно объединить путем перетаскивания границы подрезки одного из фрагментов вплотную к границе подрезки другого фрагмента. Программа выдает предупреждение о том, что области будут объединены.
