- На виде в плане выберите ограждение.
- На палитре свойств щелкните на значке
("Изменить тип"). - В диалоговом окне "Свойства типа" для параметра "Размещение балясин" нажмите "Изменить".
- Задать семейство для стоек в начале, на поворотах и в конце. Если выбрать "Нет", стойки в начале, на поворотах и в конце ограждения не отображаются.

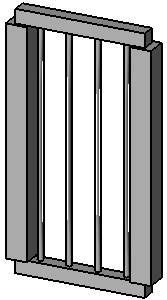

По умолчанию семейства балясин обрезаются так, чтобы не пересекать направляющие. Это видно на следующей иллюстрации: Для стоек такое поведение обычно нежелательно. Для того чтобы семейство стоек пересекало направляющие, нужно щелкнуть правой кнопкой на нем в Диспетчере проектов, а затем из контекстного меню выбрать "Свойства". Установите флажок в строке "Стойка".
- Задайте базовый уровень.
- Если требуется, введите значения смещения относительно базового уровня.
- Задайте уровень верха.
- Если требуется, введите значения смещения относительно верхнего уровня.
- Если требуется, введите значение промежутка.
- Если требуется, введите значения смещения.
- Укажите расположение угловых стоек:
Цель Действия Размещение угловых стоек в конце каждого сегмента ограждения Выберите "Концы сегментов". Размещение угловых стоек там, где ограждение делает поворот на угол, больший заданного Выберите "Углы >", а затем введите значение в поле "Угол". Если ограждение делает поворот на угол, больший заданного здесь, на повороте ставится стойка. Как правило, задают угол, равный 0. Углы поворота измеряются на виде в плане. Разрывы сегментов, не сопровождающиеся поворотом, игнорируются. Отказ от стоек даже там, где ограждение делает поворот. Выберите "Нет". - Для просмотра изменений в модели нажмите кнопку "Применить".
- Нажмите "ОК".
