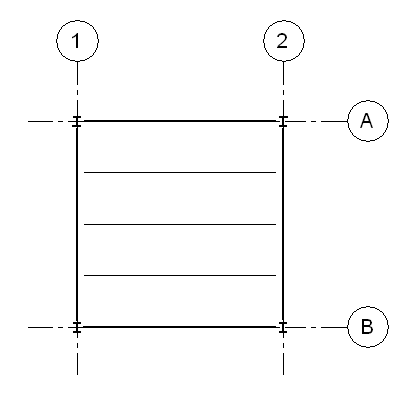

- Откройте аналитический вид уровня плана каркаса с моделью плана каркаса, аналогичной представленной на иллюстрации.
Прим.: Разместите нагрузки в аналитическом виде уровня плана каркаса. Сведения об аналитических видах приведены в разделе Визуализация. - Выберите вкладку "Анализ"
панель "Нагрузки"
"Нагрузки". - Выберите вкладку "Изменить | Размещение нагрузок"панель "Нагрузки"
"Сосредоточенная нагрузка". - На панели свойств выберите значение параметра "Вариант нагружений". Для получения дополнительной информации о вариантах нагружений см. раздел Добавление варианта нагружений или типа нагрузки.
- Для параметра "Ориентировать" выберите значение "Проект" или "Рабочая плоскость".
- Разместите в модели сосредоточенные нагрузки, как требуется, например, в центре балки.

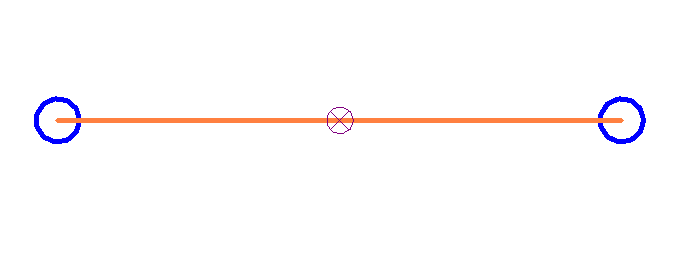

Вид в плане сосредоточенной нагрузки, размещенной с использованием системы координат проекта в направлении отрицательной ветви оси z.
