Шаблон вида представляет собой набор свойств вида, таких как масштаб, категория, уровень детализации и параметры видимости. Шаблоны видов используются для применения стандартных параметров к видам. Шаблоны видов позволяют обеспечить соблюдение стандартов организации и согласованность конструкторской документации.
Перед созданием шаблонов необходимо продумать использование видов. Какие стили будут использованы для каждого типа вида (план, уровень, сечение, 3D вид и т.д.)? Например, архитектор может использовать различные стили видов планов этажа, такие как "Питание и сигнал", "Перегородка", "Снос", "Мебель" и "Увеличение".
Можно создать новый шаблон вида для каждого стиля с целью управления параметрами переопределения видимости/графики категорий, масштабов видов, уровней детализации, параметров отображения графики и др.
Примеры

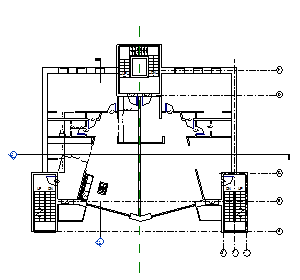

В следующих примерах показан план этажа конструкции и план этажа презентации. С помощью стандартных параметров видимости и графики для каждого стиля можно создать свой шаблон вида.
- Применение к виду свойств из шаблона вида. Последующие изменения шаблона не влияют на вид.
- Назначение виду шаблона вида, создание связи между шаблоном и видом. Последующие изменения шаблона вида автоматически распространяются на все связанные виды.
Шаблоны видов можно использовать для управления видами следующими способами:
Шаблоны видов можно переносить из одного проекта в другой.
