Обозначения

Обозначение – это графическое представление аннотации или любого другого объекта. Иногда обозначения называют марками.

Для размещения 2D графических обозначений в проекте используется инструмент "Обозначение".

Пример легенды обозначений

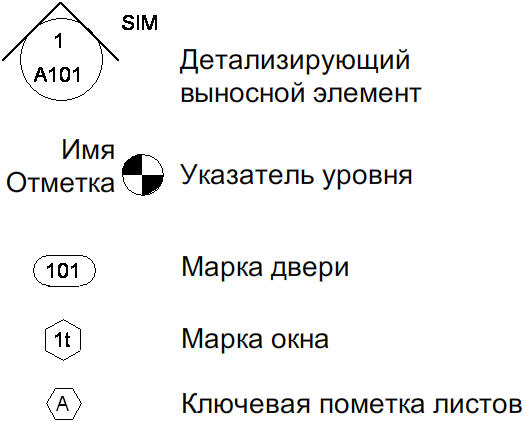

В следующей легенде приведены аннотационные обозначения, используемые в наборе конструкторской документации.

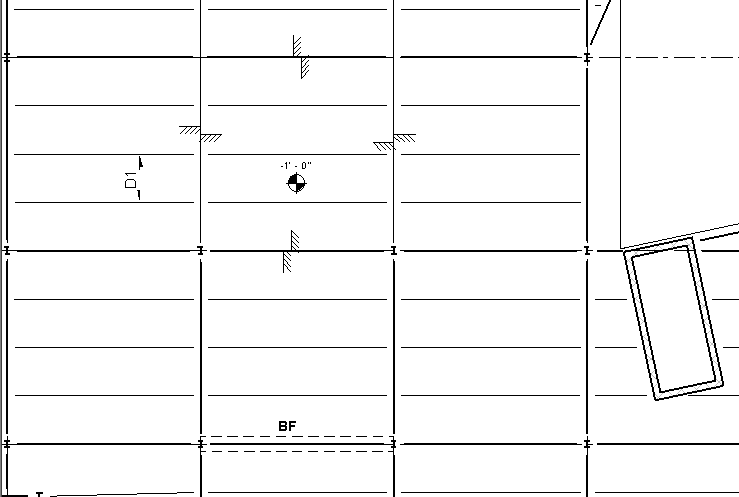

Пример обозначения на виде в плане

Revit Structure

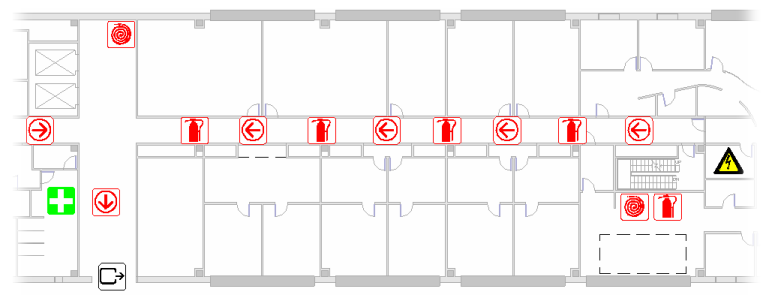

Пример обозначения на виде в плане

В Revit также применяются обозначения для точек приложения момента, соединений консоли и прочих элементов.
