Для создания семейства с вложенными и общими компонентами измените семейства на совместно используемые перед их выполнением их вложения в главное семейство. Главное семейство может не быть общим семейством.
При создании вложенного семейства общих компонентов в первую очередь необходимо выбрать категорию, к которой будет принадлежать главное семейство. Как показано в приведенных ниже примерах, выбор этой категории имеет многочисленные последствия на последующих этапах работы; эти последствия касаются маркировки, создания спецификаций и информации ODBC.
Пример семейства окон
В качестве общего вложенного семейства создается блок составного окна. В данном случае большое центральное окно использовалось как главное семейство, а 2 боковых окна были вложены как общие семейства. Предполагается, что вложенные компоненты будет приобретать подрядчик, а сборка окна будет осуществляться непосредственно на площадке. Файл семейства сохраняется под именем "Тройное окно.rfa".
Вложенные окна

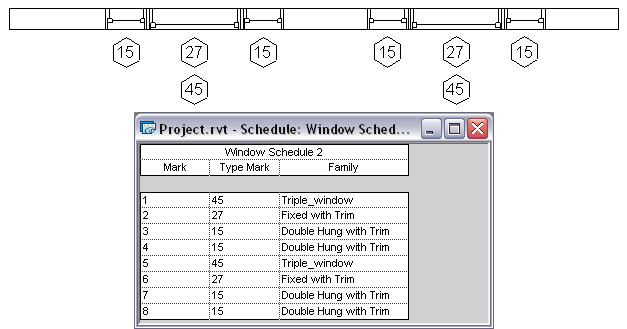

После маркирования и создания спецификации составное окно будет выглядеть следующим образом:
Вложенные общие семейства, загруженные в проект
Каждое окно промаркировано, а в спецификации для него имеется отдельная запись. Однако следует отметить, что имя составного окна, Triple _window, занесено в список вместе с его компонентами. Одна и та же марка обозначает и все составное окно целиком, и только центральное окно.

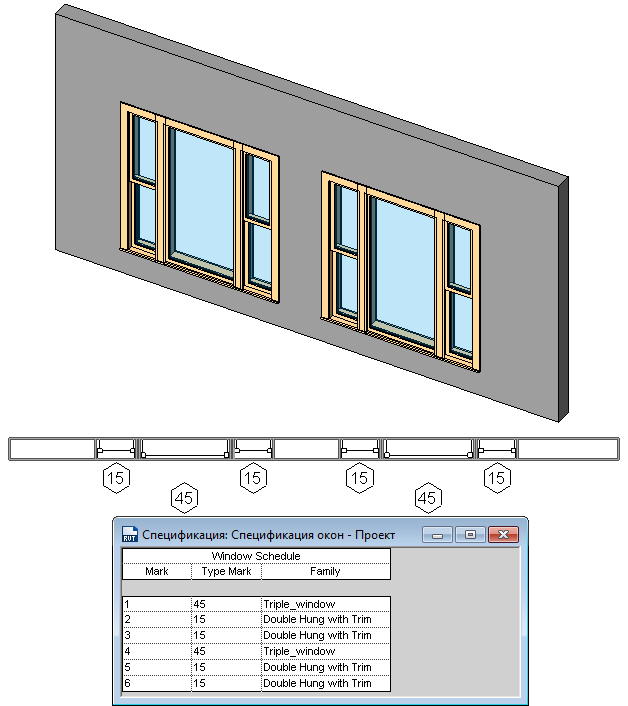

На иллюстрации ниже приведено все то же тройное окно. В этом случае основой служит новое семейство окон, а центральное окно и два подъемных окна являются вложенными компонентами. Различия в маркировке и спецификации приведены на иллюстрации ниже.
Составное окно, сформированное из двух вложенных семейств окон
Для составного окна и центрального окна в этом случае используются разные марки. Если такой вариант не подходит, то можно использовать предыдущий, в котором один из вложенных компонентов является основой.
Пример семейства ванных
Модуль ванной комнаты создается как вложенное общее семейство. Унитаз для общественных туалетов использовался в качестве главного семейства, а настенный писсуар и раковина были вложены как общие семейства. Это семейство было сохранено в файле mens_bathroom.rfa
Вложенные писсуар и раковина
После загрузки описанного выше модуля ванной комнаты в проект и формирования спецификации будет получен следующий результат:
Вложенные общие семейства, загруженные в проект
Обратите внимание на то, что каждый писсуар и каждая раковина упоминаются в спецификации отдельно. Однако следует отметить, что модуль мужской туалетной комнаты mens_bathroom упоминается вместе с входящими в него компонентами.
Преобразование семейства в общее перед вложением
- Откройте семейство, к которому следует обеспечить общий доступ, и выберите вкладку "Создание"
панель "Свойства"
"Категория и параметры семейства". Внимание: Семейства аннотаций, профилей, а также контекстные семейства не могут быть общими. - В диалоговом окне "Категория и параметры семейства" в разделе "Параметры семейства" установите флажок "Общий".
Хотя большинство семейств можно преобразовать в общие семейства, это свойство имеет значение только в том случае, если семейство вкладывается в другое семейство и затем загружается в проект.
- Нажмите "ОК".
- Сохраните и закройте семейство.
Вложение общих семейств в семейство основы
- Откройте семейство основы или создайте новое.
- Откройте семейства, которые требуется вложить, и преобразуйте их в общие.
- Загрузите вложенный компонент и поместите его в главное семейство.
- Повторите эту процедуру для каждого вложенного компонента.
- Сохраните семейство.
