Рисование параллельных каналов

Параллельные каналы можно добавлять в существующий участок кабельного канала, соединенный через соединитель поверхности на компоненте оборудования или соединенный с кабельным лотком.

1. Откройте вид, на котором требуется добавить параллельные каналы.
2. Перейдите на вкладку "Системы"панель "Электротехника" "Параллельные каналы".
3. На ленте выполните следующее:

   Цель	Действия
   Использование радиуса изгиба исходного кабельного канала для рисования параллельных каналов	Выберите "Тот же радиус изгиба".
   Использование различных радиусов изгиба для рисования параллельных каналов Прим.: Этот параметр доступен только для кабельного канала без соединительных деталей.	Выберите "Концентрический радиус изгиба".
   Изменение количества по умолчанию для горизонтальных или вертикальных участков кабельных каналов	Введите значение в текстовое поле справа от параметра "Количество по горизонтали" или "Количество по вертикали".
   Изменение смещения по умолчанию для горизонтальных или вертикальных участков кабельных каналов	Введите значение в текстовое поле справа от параметра "Смещение по горизонтали" или "Смещение по вертикали".

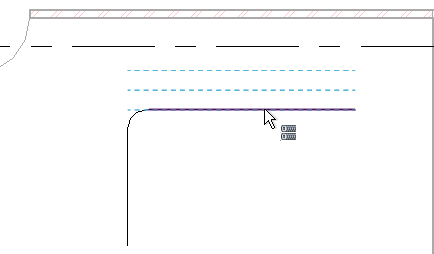

4. В области рисования наведите курсор на существующий сегмент кабельного канала и выделите его. При перемещении курсора в сторону от существующего кабельного канала будет отображаться контур для параллельных кабельных каналов.

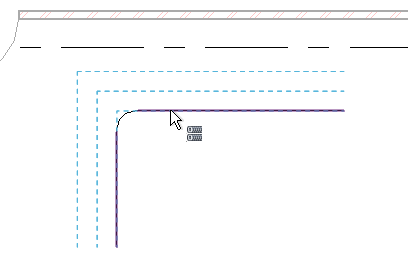

Для выбора всего участка кабельного канала используйте клавишу табуляции.



5. Щелкните для размещения параллельного канала.
6. Для завершения участка параллельных каналов нажмите кнопку "Изменить".
