Построение эскиза пролета — самый простой способ создания лестниц. При построении эскиза пролета контуры (границы) и подступенки формируются автоматически. По завершении построения эскиза автоматически применяется ограждение. Инструмент "Пролет" позволяет создавать только лестницы с прямыми пролетами, прямыми пролетами с площадками и винтовые лестницы. Чтобы иметь больше возможностей при проектировании лестниц, выполняйте построение эскиза путем построения линий границ и подступенков.
Процедура построения эскиза пролета
- Откройте вид в плане или 3D вид.
- Перейдите на вкладку "Архитектура"
панель "Движение"раскрывающийся список "Лестница"
("Лестница по эскизу"). - Выберите вкладку "Изменить | Создать эскиз лестниц"панель "Рисование"
"Пролет". По умолчанию выбран инструмент "Линия"
. При необходимости выберите на панели "Рисование" другой инструмент. - Щелчком укажите начало пролета.
Укажите начальную точку на левой стороне
- Щелчком укажите конец пролета.
Укажите конечную точку на правой стороне
- При необходимости укажите тип ограждения для лестницы. См. раздел Тип ограждения для новых лестниц.
- Щелкните на значке
("Выход из режима редактирования").
Построенная на 3D виде лестница с ограждением и балясинами по умолчанию
Создание лестницы с площадкой
- Перейдите на вкладку "Архитектура"панель "Движение"раскрывающийся список "Лестница"("Лестница по эскизу").
- Выберите вкладку "Изменить | Создать эскиз лестниц"панель "Рисование" "Пролет".
По умолчанию выбран инструмент "Линия"
. При необходимости выберите на панели "Рисование" другой инструмент. - Щелчком укажите начало пролета.
- Щелчком разместите площадку, когда будет построено требуемое количество подступенков.
- Переместите курсор вдоль выносной линии и щелкните, чтобы начать построение остальных подступенков.
- Щелкните для завершения остальных подступенков.
- Щелкните на значке ("Выход из режима редактирования").
Пример

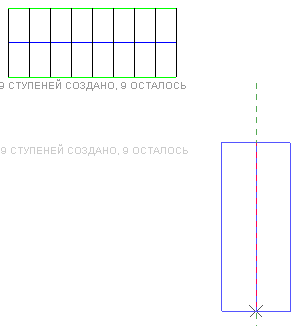

Первый марш лестниц: 9 ступеней создано, 9 осталось
Дополнительный марш, перпендикулярный исходному

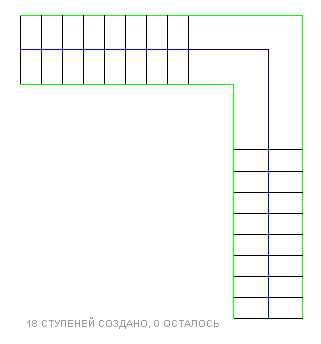

Законченный эскиз; лестничная площадка создана автоматически
Изменение пролета лестницы
- Выберите лестницу.
- Выберите вкладку "Изменить | Лестница"панель "Режим"
"Редактировать эскиз". - Выберите вкладку "Изменить | Лестница""Редактирование эскиза" и на панели "Рисование" выберите подходящий инструмент рисования для внесения изменений.
Можно изменить проекцию лестницы, для которой был построен эскиз, с помощью одного из инструментов построения линий.
Пример
На следующем изображении эскиз площадки изменен с помощью инструмента построения дуги по начальной точке, конечной точке и радиусу.

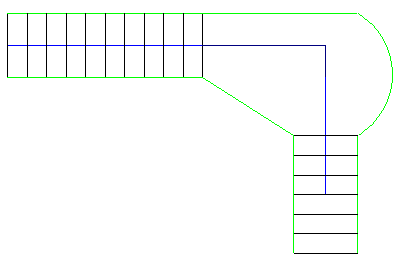

Редактирование лестничного пролета

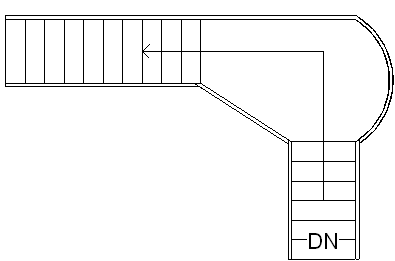

Завершенный эскиз с измененной площадкой
Нарисовав эскиз лестницы, можно изменить ее путем задания свойств экземпляра на палитре свойств. Для доступа к свойствам типа выберите
"Изменить тип" на палитре свойств.
Описание свойств лестниц и их возможных значений приведено в разделе Свойства лестниц.
