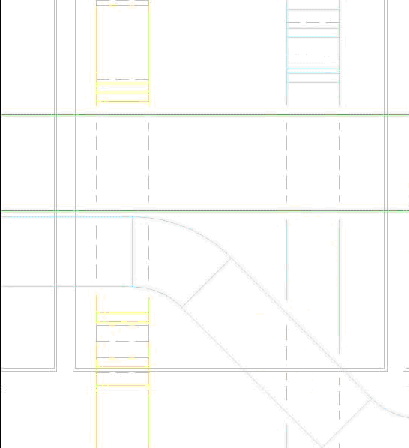

При выборе параметра "Скрытая линия" можно указать способ представления в проекте воздуховодов и труб, которые пересекают друг друга (в отдельных плоскостях). На двухлинейных рисунках пересечение сегментов воздуховода и трубопровода отображается таким образом, что линии, представляющие сегмент на дальней плоскости отображаются в другом стиле, чтобы показать, что они перекрываются сегментом на переднем плане и не соединены с ним. Параметры окна "Скрытая линия" применяются только в том случае, если "Скрытая линия" выбирается в качестве визуального стиля.
- Выберите вкладку "Системы"
панель "Механизмы"
"Настройки систем ОВиВК". - На левой панели диалогового окна "Настройки ОВиВК" щелкните элемент "Скрытая линия".
- На правой панели задайте следующие параметры для стиля линий и ширины зазора:
- Построение скрытых линий MEP: построение трубопровода со стилем линий и зазорами, указанными для скрытых линий.
- Стиль линий: щелкните столбец "Значение" и выберите из раскрывающегося списка стиль линий, определяющий способ отображения линий скрытого сегмента в точке пересечения сегментов.
- Зазор внутри: зазор для линий, которые оказываются внутри сегмента, участвующего в пересечении. При выборе параметра "Тонкие линии" зазор не отображается.
- Зазор снаружи: зазор для линий, которые оказываются за пределами пересекающихся сегментов. При выборе параметра "Тонкие линии" зазор не отображается.
- Одна линия: зазор для одиночных скрытых линий в месте пересечения сегментов.
