Разработка компонента образца очень напоминает процесс построения формообразующего элемента концептуальной конструкции. Используются те же инструменты моделирования, что и при разработке форм, но соблюдаются следующие ограничения:
- Имеется только один вид плана этажа (уровня), который определяется сеткой образца плитки.
- Отсутствуют фасады.
- Отсутствуют опорные плоскости по умолчанию, хотя опорные плоскости могут определяться геометрией.
Линии, кривые и сплайны
Для разработки и изменения компонента образца стройте опорные точки, линии и замкнутые контуры. Хотя опорные точки шаблона не могут перемещаться по горизонтали, к вспомогательным линиям можно добавлять управляющие точки с целью изменения их геометрии.
См. также
Формы выдавливания и обычные формы

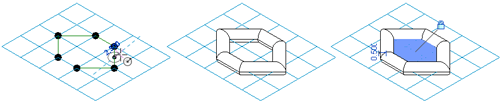

Используя линии эскиза и геометрию, создавайте формы выдавливания, обычные и полые формы для задания размера компонента.
См. также
Практические рекомендации
- Выполняйте разделение поверхности и наложение образца до применения компонентов.
- Старайтесь по возможности работать с вариантами граничной плитки "Пусто" или "Со свесом". Если выбран вариант "Частично", размер файла и требования к объему памяти возрастают. На загрузку компонентов образца и на изменение концептуальных формообразующих элементов с примененными к ним компонентами образца в этом случае может уйти больше времени, чем ожидается.
- При работе с замкнутыми формами выбирайте образцы, которые сцепляются без образования видимых резких переходов.
- Для удобства разработки семейства компонентов работайте в нескольких окнах.
Проектирование компонента образца
- Откройте семейство компонентов образцов.
- Откройте формообразующий элемент концептуальной конструкции (3D вид, вид плана этажа или оба вида).
- Выберите вкладку "Окна"
панель "Окна"
"Мозаика".
Этот способ проектирования позволяет работать с семейством компонентов образцов и наблюдать, как оно отображается на формообразующем элементе концептуальной конструкции.
