Обрезка и удлинение элементов

Инструменты "Обрезать" и "Удлинить" позволяют обрезать или удлинить один или несколько элементов до границы, определенной элементом того же типа. С ее помощью можно также сформировать угол из двух непараллельных элементов. Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить. Фрагменты, находящиеся с противоположной стороны, будут удалены из модели.

Эти инструменты можно применять к стенам, линиям, балкам или раскосам.

Процедура обрезки или удлинения элементов

  1. Воспользуйтесь одним из следующих способов:
    Цель Действия
    Обрезка/удлинение двух элементов до угла

    Выберите вкладку "Изменение"панель "Изменение" ("Обрезать/удлинить до угла").

    Последовательно выберите оба элемента.

    Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить.

    Обрезка/удлинение одного элемента до границы другого элемента

    Выберите вкладку "Изменение"панель "Изменение" ("Обрезать/Удлинить один элемент").

    Выбрать опорный объект в качестве границы. Выбрать элемент, который требуется обрезать/удлинить.

    Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить. Фрагменты, находящиеся с противоположной стороны, будут удалены из модели.

    Обрезка/удлинение нескольких элементов до границы другого элемента

    Выберите вкладку "Изменение"панель "Изменение" ("Обрезать/Удлинить несколько элементов").

    Выбрать опорный объект в качестве границы. Последовательно выбрать элементы, которые требуется обрезать или удлинить.

    Выбирая элементы, следует указывать их с той стороны, которую предполагается сохранить. Фрагменты, находящиеся с противоположной стороны, будут удалены из модели.

    Обрезка элемента между 2 точками Выберите вкладку "Изменение"панель "Изменение" ("Разделить элемент"). На панели параметров установите флажок "Удалить внутренний сегмент". Выберите две точки на элементе для определения необходимых границ. Внутренний сегмент удаляется, а оставшиеся элементы сохраняются. См. раздел Разделение элементов.
  2. Продолжите выбор элементов в текущем режиме либо выберите другой режим.
    Прим.: Пока инструмент активен, можно в любой момент перейти к другому режиму обрезки или удлинения. При этом также снимается выделение с опорного объекта.
  3. Для завершения работы с инструментом нажмите клавишу Esc.

Предварительное изображение результата применения инструмента "Обрезать/удлинить до угла"

Две стены обрезаны/удлинены с образованием углового пересечения

Пример одиночной стены, удлиняемой до вспомогательной линии (показана зеленой штриховой линией)

Стена удлинена до вспомогательной линии

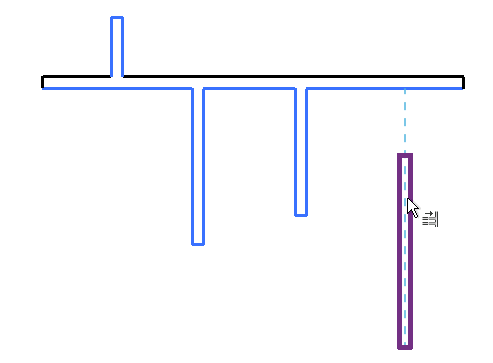

Несколько стен и одна вспомогательная линия

Стены после обрезки/удлинения
