Изменение размера области видимости

  1. Откройте вид в плане или 3D вид и выберите область видимости.

    Становятся видны ручки управления областью.

  2. При помощи ручек управления измените размеры области видимости.

    Изменение размера области видимости влияет на то, в каких видах она отображается. Если после изменения плоскость, на основе которой строится вид, не пересекает область видимости, область перестает отображаться на данном виде. Следовательно, перестают отображаться и все базы, связанные с данной областью.

Допустим, у нас есть чертеж 8-этажного здания. Размер области видимости изменили так, что она охватывает только первые 4 этажа. В результате ни область видимости, ни связанные с ней базы не отображаются на планах этажей 5–8. И наоборот, если расширить границы области видимости до пересечения с уровнями верхних этажей, то все базы на этих видах отобразятся.

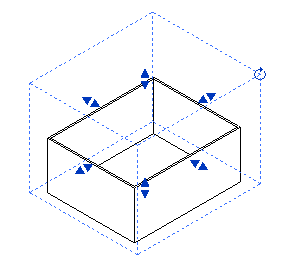

Ручки управления поворотом области видимости на 3D виде
