Вырезание прямоугольных проемов в стенах

Эта процедура позволяет вырезать прямоугольные проемы в прямой или криволинейной стене. (Сведения о вырезании круглых и прямоугольных проемов приведены в разделе Редактирование профиля стены.)

Архитектурные примеры

Проем в дуговой стене

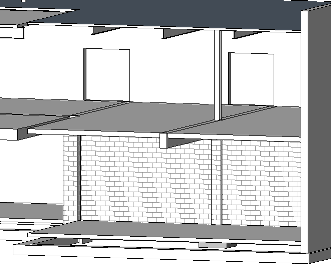

Пример несущей конструкции

Проем в стене

Вырезание прямоугольного проема в стене

  1. Откройте фасад или разрез, на котором хорошо видна стена.
  2. Щелкните элемент ("В стене").

    Путь поиска

    • Вкладка "Архитектура"панель "Проем" ("В стене")
    • Вкладка "Конструкция"панель "Проем" ("В стене")
  3. Выберите стену, в которой должен быть вырезан проем.
  4. Постройте эскиз прямоугольного проема.

    После указания конечной точки проема, он вырезается из стены.

  5. Если нужно внести изменения в проем, на панели проектирования нажмите "Изменить" и выберите проем.

    Размеры и расположение проема регулируются с помощью ручек. Проемы можно перемещать в новое местоположение на той же стене, а также добавлять размеры проемов.

    Пример

    Редактирование выбранного проема
