- Создайте элементы стен и крыши, образующие слуховое окно.
- Используйте инструмент "Присоединить крышу", чтобы соединить крышу слухового окна с основной крышей. Прим.: Не используйте для этого инструмент "Присоединить элементы геометрии", так как в этом случае при создании слухового окна может возникнуть ошибка.
- Откройте вид в плане или фасад, на котором можно увидеть крышу со слуховым окном и присоединенные к ней стены. Если крыша была построена выдавливанием, открыть фасад.
- Щелкните элемент
("Слуховое окно"). - Вкладка "Архитектура"
панель "Проем" ("Слуховое окно") - Вкладка "Конструкция"панель "Проем" ("Слуховое окно")
Путь поиска
- Вкладка "Архитектура"
- Выделите главную крышу в модели здания и щелчком выберите ее.
Проверьте правильность выбора главной крыши по строке состояния.
Поскольку инструмент "Выбрать кромки крыш/стен" активен, можно выбрать границы, образующие проем слухового окна.
- Поместите курсор в область рисования.
Элементы эскиза, образующие границы проема слухового окна, подсвечиваются при наведении. В качестве границы можно указать присоединенную крышу или ее нижнюю поверхность, боковую поверхность стены, нижнюю поверхность перекрытия, кромку прорезаемой крыши или линию модели на поверхности прорезаемой крыши.
В данном примере были выбраны боковые грани стен и примыкающие грани крыши. Не следует выполнять обрезку линий эскиза.
- Щелкните элемент
("Завершить режим редактирования"). - Создайте вид разреза через слуховое окно и просмотрите результат разрезания основной крыши.
Revit позволяет создавать вертикальные и горизонтальные вырезы в крыше.

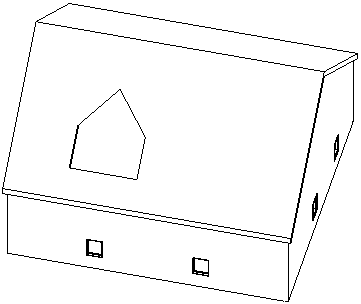

Проем слухового окна на 3D виде
