Выступающие профили

В среде концептуального проектирования элемент сдвига создается из 2D профиля, сдвигаемого вдоль указанной траектории. Профиль состоит из линий, прочерченных перпендикулярно линии или серии линий, определяющих траекторию. Для создания элемента сдвига следует выбрать профиль и траекторию, затем нажать "Создать форму".

Траектории из нескольких сегментов можно использовать для создания элемента сдвига, если профиль формируется из замкнутых контуров. Если профиль не замкнут, он не обеспечивает сдвига при движении вдоль траектории из нескольких сегментов. Если траектория является сегментом, состоящим из одной линии, для создания элемента сдвига следует использовать разомкнутый профиль.

Прим.: Для получения сведений о создании семейства компонентов с помощью любого шаблона кроме шаблона формообразующих элементов или адаптивных компонентов см. раздел Создание сдвига.

Для создания элемента сдвига с помощью нескольких сегментов

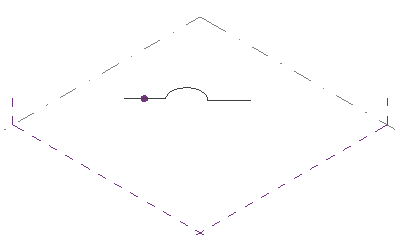

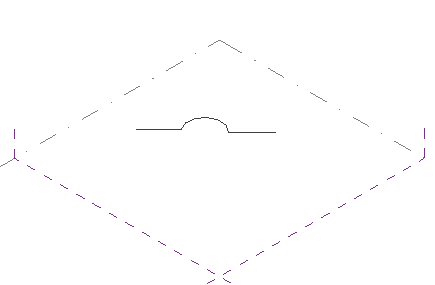

Выберите вкладку "Создание"панель "Рисование""Линия" и создайте серию соединенных друг с другом линий для формирования траектории.

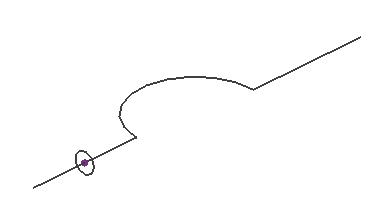

Выберите вкладку "Создание"панель "Рисование""Точечный элемент" и щелкните траекторию для размещения опорной точки.

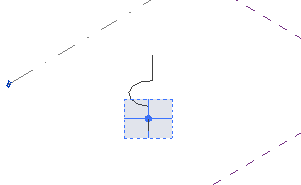

Выберите опорную точку. Отображается рабочая плоскость.

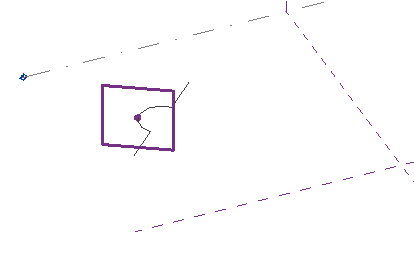

На рабочей плоскости создайте замкнутый профиль.
Выберите линию и профили.

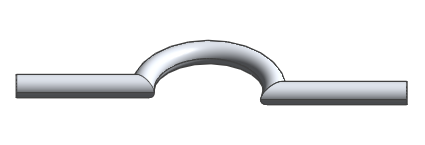

Выберите вкладку "Изменить | Линии"панель "Форма" "Создать форму". См. раздел Вызов инструмента "Создать форму".
