В редакторе семейств вспомогательные линии можно добавлять в любых видах и с помощью тех же инструментов, что и обычные линии модели. В процессе построения вспомогательной линии она отображается в графической области как простая линия.
Если в виде в качестве визуального стиля установлена невидимая линия или каркасное представление, линия эскиза отображается как сплошная линия с продлением по плоскости пунктиром.
Добавление вспомогательной линии
Использование вспомогательных линий и линейных размеров для управления геометрией модели
- В редакторе семейств выберите вкладку "Создание"
панель "База"
("Вспомогательная линия"). - Создайте с помощью инструментов рисования эскизную линию.
Если данная линия не выбрана или не выделена при предварительном выборе, она отображается как одиночная сплошная линия.
Пример вспомогательных линий, построенных в виде шестиугольника.
Если вспомогательная линия выбрана или выделена подсветкой, помимо самой линии также отображаются две образующие ее плоскости.

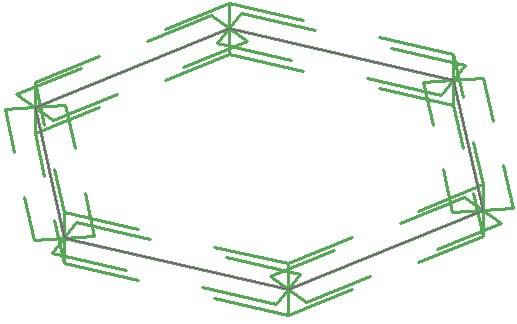

Пример цепочки вспомогательных линий, выделенных подсветкой на 3D виде
- Выровнять линию модели по вспомогательной линии и зафиксировать их взаимное положение.
- Добавить размерную линию, ссылающуюся на вспомогательную линию, затем промаркировать размер в качестве параметра типа или вхождения.
- Выполнить вариацию модели путем изменения и добавления новых значений в диалоговом окне "Типоразмеры в семействе".
