Если близкое расположение размеров затрудняет их чтение, для повышения удобочитаемости можно перетащить текст от размерной линии. Элементы управления текстом размеров доступны только при работе с постоянными размерами.
- Выберите размер.
- Наведите курсор на синюю ручку под размерным текстом и перетащите текст в новое местоположение.
Условие Действия - Установлен флажок "Выноска", и
- свойство "Тип" для параметра "Показать выноску при перемещении текста" принимает значение "От начала".
Выноска отображается сразу при перемещении текста. - Установлен флажок "Выноска", и
- свойство "Тип" для параметра "Показать выноску при перемещении текста" принимает значение "За вспомогательные линии".
Выноска отображается, если размерный текст пересекает траекторию одной из вспомогательных линий размера. Флажок "Выноска" на панели параметров или в палитре свойств снят. Выноска не отображается.

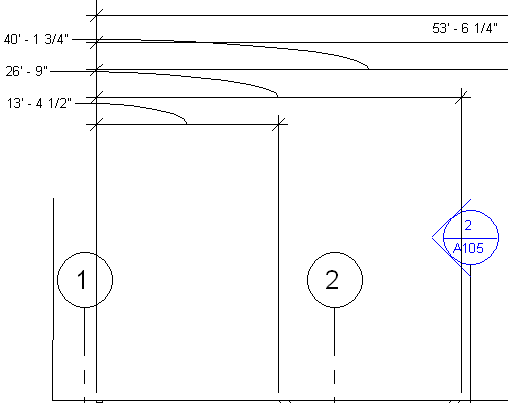

Пример: дуговая выноска (параметр "За вспомогательные линии")

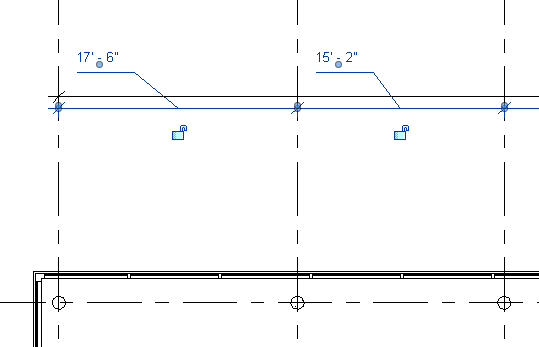

Пример: линия выноски (параметр "От начала")
- Для возврата размерного текста в исходное положение перетащите ручку назад к размерной линии до фиксации в исходном положении.

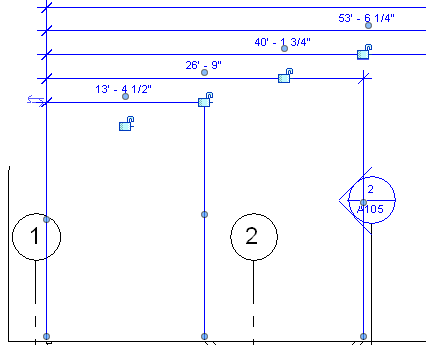

Для сброса положения всего размерного текста в цепи выполните следующее:
- Щелкните правой кнопкой мыши на размерной линии или размерном тексте для сегмента.
- Выберите "Сбросить положение размерного текста".
