После размещения стены можно переопределить зависимости, первоначально наложенные на ее верх и основание, присоединив верх или основание к другому элементу в той же вертикальной плоскости. Другой элемент должен быть расположен непосредственно под данной стеной или над ней; им может служить пол, крыша, потолок, опорная плоскость или другая стена. Высота стены при этом увеличивается или уменьшается на величину, необходимую для согласования стены с границей, которой является присоединенный элемент.

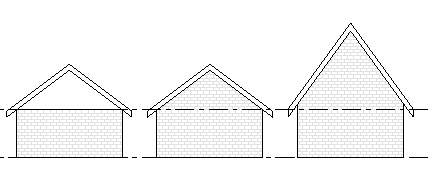

Присоединение стены к другому элементу позволяет изменять конструкцию без редактирования профиля стены вручную. В следующем примере на рисунке слева показано размещение крыши на стенах, при рисовании которых в качестве зависимости для их верха был задан уровень 2. На среднем рисунке показан результат присоединения стен к крыше. На рисунке справа показано изменение профиля стены при изменении уклона ската присоединенной крыши.
Результат присоединения стен к крыше
Применяются следующие правила.
- Верх стены можно присоединить к невертикальной вспомогательной плоскости.
- Стены можно присоединять к контекстным крышам и перекрытиям.
- Если верх стены уже присоединен к вспомогательной плоскости, при присоединении его к другой вспомогательной плоскости он отсоединяется от первой.
- Можно соединять параллельные стены, расположенные в одной вертикальной плоскости, т. е. стены, одна из которых расположена непосредственно над другой или под другой.
Процедура присоединения стены к другим элементам
- В области рисования выберите одну или несколько стен для присоединения к другим элементам.
- Выберите вкладку "Изменение | Стены"
панель "Изменение стены"
"Присоединить верх/основание". - На панели параметров для параметра "Привязка стены по" выберите значение "Верх" или "База".
- Выберите элементы, к которым будет присоединена стена.
Процедура отсоединения стены от других элементов
- Выберите стены в области рисования.
- Выберите вкладку "Изменение | Стены"панель "Изменение стены"
"Отсоединить верх/основание". - Выберите отдельные элементы, от которых требуется отсоединить стены. Можно также одновременно отсоединить выбранные стены от всех других элементов (например, если не известно, какие элементы присоединены), выбрав "Отсоединить все" на панели параметров.
