Когда включен режим "Просвечивание", в нем отображаются профили, явные и неявные траектории, оси форм и управляющие узлы, которые использовались для создания формы.
-
Профили
Замкнутые контуры, вычерченные пользователем для определения форм выдавливания, лофт-объектов, объектов, полученных путем вращения и сдвига.
-
Точно заданные траектории
Линия, вычерченная с целью определения сдвига.
-
Неявно заданные траектории
Линии, созданные средствами системы для построения форм выдавливания и лофт-объектов.
-
Ось
Линия, созданная пользователем для задания формы вращения.
-
Узел управления
Точки, созданные средствами системы на траектории, которая является основой отдельных профилей.

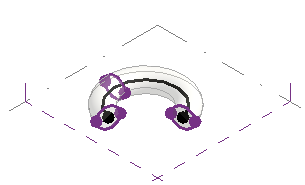

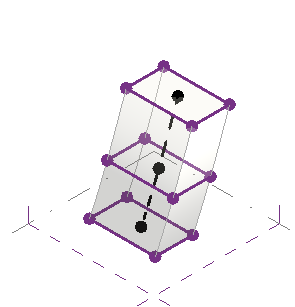

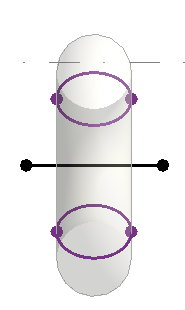

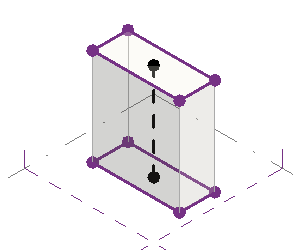

В режиме просвечивания отображается следующее:
