Точки привязки

Компоненты привязываются к вспомогательным плоскостям и другим компонентам той же категории.

Привязка первой или второй точки

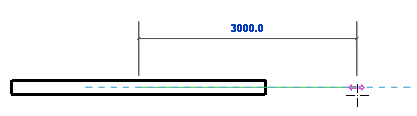

Привязка коллинеарно к существующей линии — Привязка точки коллинеарно к существующей геометрии.

Привязка к линии — Привязка точки к существующей линии или геометрии. Курсор также привязывается к середине отрезка.

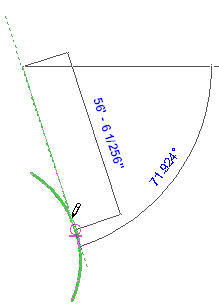

Привязка по касательной к дуге — Привязка точки по касательной к концу существующей дуги.

Привязка к конечной или центральной точке — Привязка точки к конечной точке отрезка или дуги или же к центру дуги или окружности.

Привязка второй точки или всей линии целиком

Горизонтальная или вертикальная привязка — Если при построении прямой линии курсор движется вертикально или горизонтально, то в Revit осуществляется привязка этой линии, так чтобы она проходила строго горизонтально или вертикально.

Горизонтальная привязка

Вертикальная привязка

Привязка параллельно существующей линии — Привязка линии параллельно существующей геометрии.

Привязка перпендикулярно существующей линии — Привязка линии перпендикулярно существующей геометрии.

Совет: При перемещении курсора в строке состояния отображается текущий вариант точки привязки.
