3D элемент управления
Инструмент манипулирования, отображаемый при выборе поверхности, ребра или вершины. Этот элемент также отображается на выбранной точке. См. раздел Изменение форм.
-

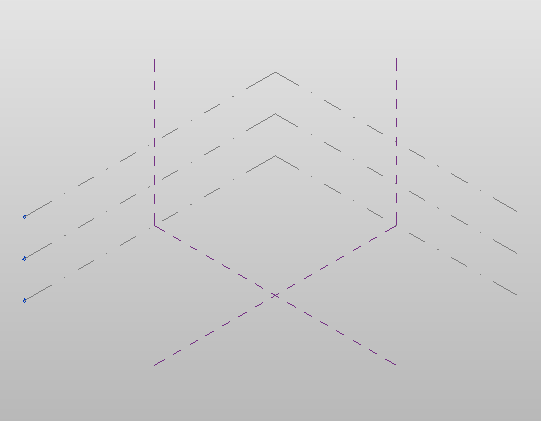

3D уровень
Ограниченная горизонтальная плоскость, функционирующая как опорный элемент для присоединенных форм и точек с основой на уровне. В среде концептуального проектирования 3D уровни отображаются при наведении на них курсора в области рисования. Их можно устанавливать в качестве рабочих плоскостей.
-
3D опорная плоскость
3D плоскость, используемая для рисования линий, образующих форму. 3D опорные плоскости отображаются в среде концептуального проектирования. Их можно устанавливать в качестве рабочих плоскостей.
-
3D рабочая плоскость
Плоская поверхность, на которой рисуются линии для построения формы. 3D уровни и 3D опорные плоскости можно установить в качестве рабочих плоскостей. В среде концептуального проектирования они автоматически отображаются, когда на них наведен курсор в области рисования.
-
Форма
Инструмент
"Создать форму" позволяет создать 3D либо 2D поверхность или тело. См. раздел Формы. -
Лофт-объект
Форма, образованная несколькими линиями (одним сегментом, цепочкой или замкнутым контуром), вычерченными на параллельных или непараллельных рабочих плоскостях.
-
Профиль
Одна кривая или набор соединенных концами кривых, которые используются отдельно или в сочетании с геометрическими элементами формы и используют поддерживаемые способы построения геометрии: выдавливание, построение объектов по сечениям или сдвиг, вращение, а также взаимодействие с поверхностью.
