Пользователь может создавать несколько копий одного вида, которые будут зависеть от исходного. Все зависимые виды синхронизированы с основным видом и другими зависимыми видами, поэтому изменения одного вида (например, изменение масштаба и аннотаций) распространяются на остальные.
Создание зависимых видов может потребоваться в следующих случаях:
- Ведется работа над проектом большого здания, и необходимо поделить вид на небольшие сегменты, которые можно поместить на листах. При внесении изменений в зависимые сегменты вида на основном виде можно быстро просмотреть результат воздействия этих изменений на вид в целом.
- Необходимо поместить один и тот же вид на несколько листов.
Зависимые виды отображаются в Диспетчере проектов под основным видом. Для обозначения разделения вида можно вставить линию соответствия, а также ссылки на зависимые виды.
Пример

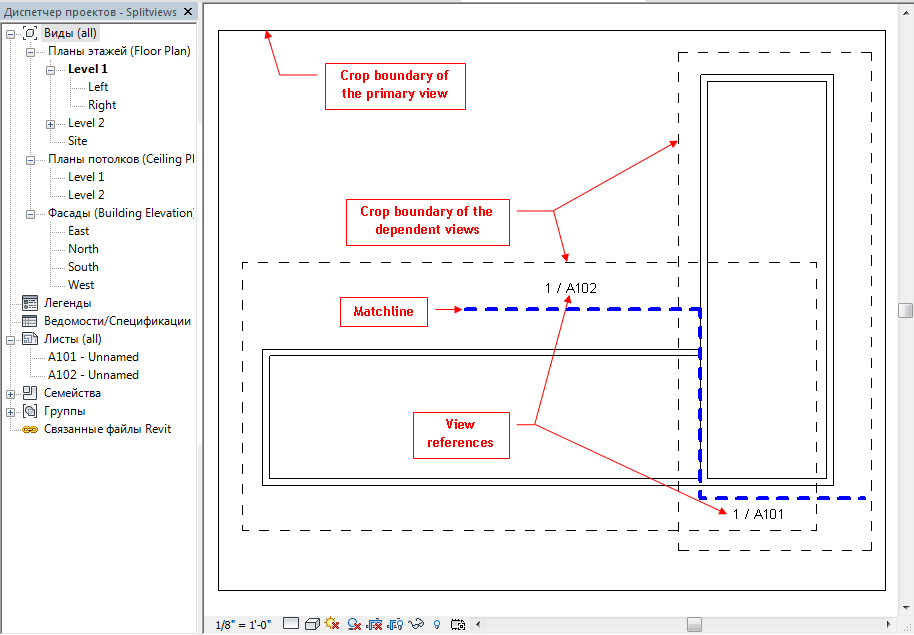

На иллюстрации ниже представлен вид в плане уровня "Уровень 1", разделенный на 2 зависимых вида: "Левый" и "Правый". Вид "Уровень 1" является основным видом. Он показан в области рисования со своей областью подрезки и с областями подрезки зависимых видов. Место разделения вида обозначено линией совмещения (синяя штриховая линия); ссылки на зависимые виды обозначены как "1/A102" и "1/A101".
Поддерживаемые типы зависимых видов
Зависимые виды можно создавать для видов в плане, фасадов, разрезов и фрагментов. При создании зависимого вида в разрезе, вида фасада или фрагмента создается соответствующее обозначение и накладывается на обозначение основного вида. Новое обозначение можно перемещать независимо от основного.
Параметры видимости и графики зависимых видов
При добавлении видозависимой информации на основной или зависимый вид, она становится видимой на всех связанных видах. Можно переопределять параметры видимости и графики для отдельных элементов конкретного вида. Это может пригодиться в том случае, когда связанные виды перекрывают друг друга. Подробные сведения приведены в разделе Скрытие элементов на виде.
Свойства зависимых видов
Зависимый вид наследует свойства вида и элементы, определяемые на видах, от основного вида. Синхронизация между основным и зависимыми видами поддерживается для следующих свойств:
- Масштаб вида
- Отображение модели
- Уровень детализации
- Параметры видимости
- Визуальный стиль
- Параметры отображения графики
- Скрыть при масштабах <
- Подложка
- Ориентация подложки
- Отображение соединений стен
- Категория
- Местоположение цветовой схемы
- Цветовая схема
- Фильтр стадий
- Стадия
- Связанный уровень
- Шаблон вида
- Секущий диапазон
- Глубокая подрезка
- Отсечение дальней плоскости
- Смещение дальнего предела секущего диапазона
У основного и зависимых видов могут отличаться следующие свойства:
- Ориентация
- Группа параметров "Данные изготовителя" (за исключением параметра "Шаблон вида")
- Группа параметров "Границы" (за исключением параметров "Секущий диапазон" и "Связанный уровень").
- Область видимости
- Параметры проекта
- Общие параметры
