Проверка системы воздуховодов

Этот инструмент используется для анализа созданных в проекте механических систем для проверки того, что каждая из них отнесена к созданной пользователем системе и надлежащим образом соединена.

Проверка систем воздуховодов

Для проверки соединений систем воздуховодов в модели перейдите на вкладку "Анализ"панель "Проверка систем" "Проверить системы воздуховодов".

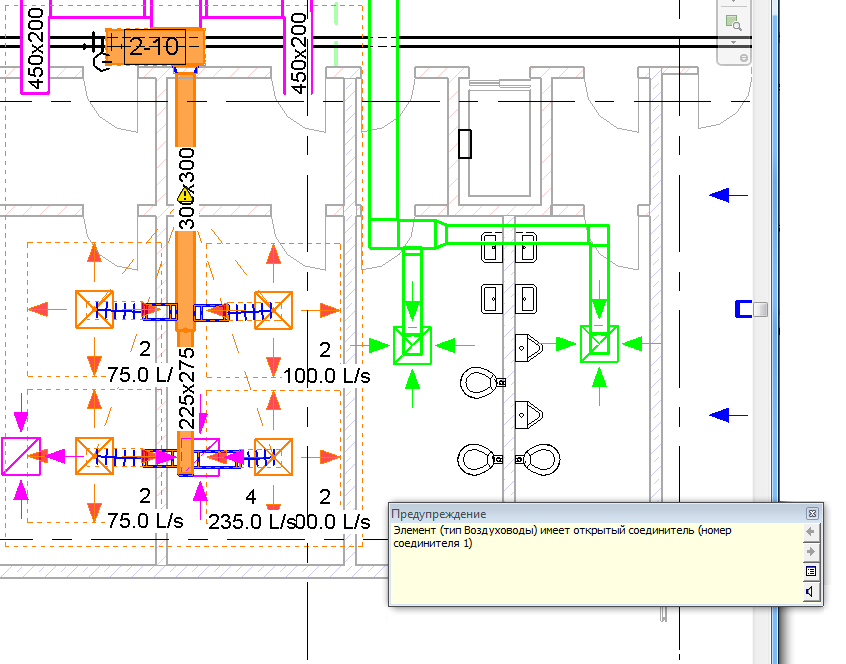

Revit отображает предупреждающие маркеры и линии сетки для недопустимых систем воздуховодов на текущем виде. Предупреждения отображаются при обнаружении следующих условий:
  • Система плохо подсоединена.

    Система считается плохо подсоединенной, если элементы в ней не соединены в единую физическую сеть. Например, система, в которой один или несколько воздухораспределителей не соединены в единую воздуховодную сеть, считается плохо подсоединенной.

  • Несоответствие конфигурации потока/нагрузки.
  • Несоответствие направления потока.

Для отображения соответствующего предупреждающего сообщения нажмите предупреждающий маркер. В соответствующем предупреждающем сообщении используйте кнопки со стрелками для прокручивания списка предупреждающих сообщений. Для просмотра подробных сведений предупреждающего сообщения выберите "Развернуть окно предупреждения".

Щелкните еще раз "Проверить системы воздуховодов" для отключения графический предупреждающих маркеров.

Отображение отсоединений

Можно отобразить маркеры разъединения для соединительных элементов, которые в настоящий момент не подключены. Чтобы управлять отображением маркеров разъединения, перейдите на вкладку "Анализ"панель "Проверка систем" "Показать отсоединения". В диалоговом окне "Показать параметры отсоединения" выберите один или несколько параметров:
  • Воздуховод
  • Труба
  • Кабельный лоток и короб
  • Электрические системы

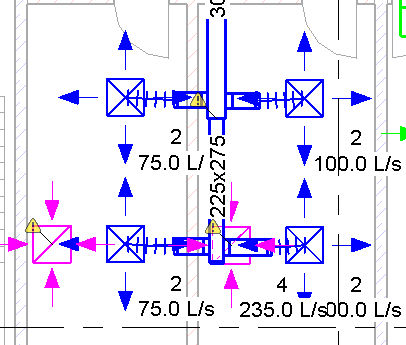

В следующем примере были выбраны маркеры разъединения воздуховода.

Для отображения соответствующего предупреждающего сообщения щелкните предупреждающий маркер. Для просмотра подробных сведений предупреждающего сообщения выберите "Развернуть окно предупреждения".

Щелкните "Показать отсоединения" и отмените выбор для отключения маркеров разъединения.
