Примечания к вертикально надставленным стенам

При работе с вертикально-надставленными стенами необходимо принимать во внимание следующее:

• Все компоненты имеют одинаковую базовую зависимость и смещение снизу. Значения этих параметров совпадают со значениями для составной стены. Это означает, что стена-компонент может располагаться на конкретном уровне, но на самом деле она базируется на том же уровне, что и надставленная стена, с которой она связана. Например, если надставленная стена базируется на уровне 1, а одна из ее стен-компонентов — на уровне 7, значение параметра "Нижний уровень" для данной стены-компонента — "Уровень 1".
• Можно отредактировать свойства базовой стены, которая также является цокольным компонентом. Для доступа к свойствам типа базовой стены выберите в раскрывающемся списке "Выбор типа" тип базовой стены и щелкните раскрывающийся список "Свойства элемента""Свойства типа".
• При создании спецификации стен в спецификацию включается не вертикально надставленная стена, а ее стены-компоненты.
• При редактировании профиля фасада надставленной стены редактируется один главный профиль. При разделении надставленной стены каждая стена-компонент сохраняет свой отредактированный профиль.
• При выделении в области рисования вертикально надставленной стены вначале выделяется вся стена. Для выделения отдельных цокольных компонентов при необходимости пользуйтесь клавишей табуляция. С помощью рамки выбора можно выбрать только составную стену.
• Для составной стены и ее компонентов должны совпадать стадии, рабочие наборы и варианты конструкции.
• Составную вернткальную стену можно вложить в другую стену или в стеновую панель.

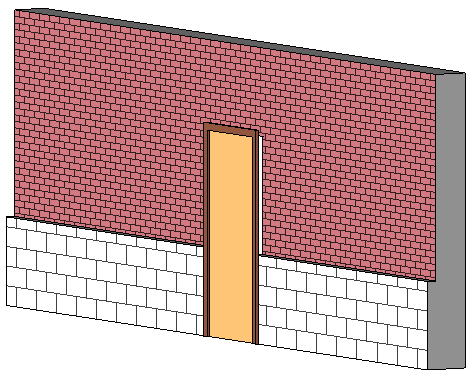

• Для размещения вставленных объектов в вертикально-надставленной стене, может потребоваться инструмент "Выбрать главную основу", позволяющий переключаться между надставленной стеной и одной из стен, входящих в ее состав. Например, дверная панель на следующей иллюстрации находится вне верхней стены, потому что главной основой двери является нижняя стена-компонент.

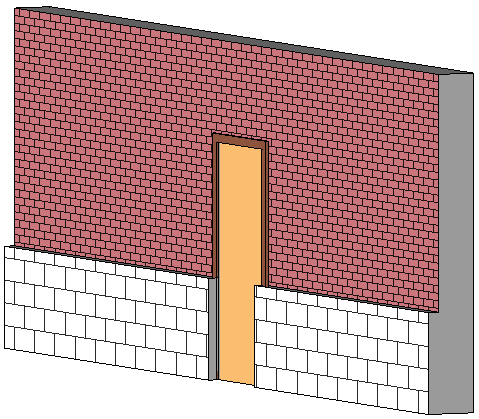

  Для правильного размещения двери выберите ее и щелкните вкладку "Изменение | Двери"панель "Основа" "Выбрать главную основу". Выберите один из компонентов стены с помощью мыши. При выборе компонентов можно использовать клавишу Tab.


• Цокольные компоненты могут быть основами для выступающих профилей, а составные стены — нет.

Цокольный компонент не может быть основой для составной стены.
