场景管理和夜间照明

在本课程中，您将首先使用“层”和“场景资源管理器”来组织在 Revit 中创建的对象，然后使用人造灯光照亮海滩房屋，以便可以创建夜间渲染。

设置课程：

继续使用您自己的场景文件或打开 beachhouse_scene_management.max。

准备用于人工照明的场景：

按 H 并在“从场景选择”对话框上，选择 mr 天空入口 001 对象。
在 “修改”面板 “mr 天光入口参数”卷展栏上，禁用“Sky 入口”。
选择 SunAndSky-002 对象。
在“日光参数”卷展栏上，分别禁用“日光”和“天光”这两个对象的“活动”切换。
在主菜单上，选择“渲染”“环境”。在“环境和效果”对话框 “公用参数”卷展栏上，禁用“使用贴图”。

注：即使“太阳光”和“天光”处于禁用状态，与“天光”关联的环境贴图也会影响渲染，并可能会导致在反射高光中出现不需要的亮度。
关闭“环境和效果”对话框。
现在，场景没有日光照明，但随时可以通过人造灯光进行照明。

设置“场景资源管理器”以重新组织 Revit 对象：

将海滩房屋几何体绑定到 3ds Max 场景后，即可使用 3ds Max 工具来组织该几何体。首先，您需要将家具置于单独的层上，以便可以很轻松地隐藏或取消隐藏家具。

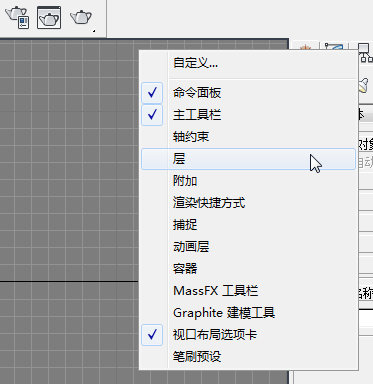

右键单击主工具栏的空白区域，从下拉菜单中选择“层”。

3ds Max 将打开“层”工具栏。但是，从 FBX 文件导入的几何体不包含层信息，因此目前场景中仅有两个层：默认值 0 层，和包含所有几何体（其中包括灯光、摄影机、家具、地形及建筑物本身）的 beachhouse 层。

您将需要使用 3ds Max 场景资源管理器来优化这种组织。
暂时将“层”工具栏保持为打开状态。
从主菜单中，选择“工具”“新建场景资源管理器”。

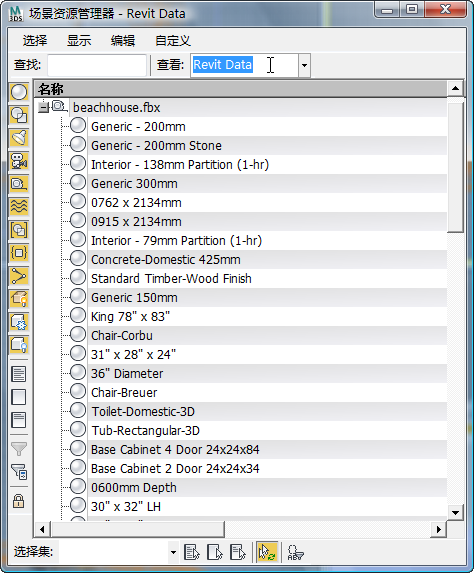

在“场景资源管理器视图”字段中，重命名视图 Revit Data。

在此视图中，您将重新组织数据元素以便可以更轻松地处理场景。首先，您将添加一些列以便可以看到有关对象的更多信息。

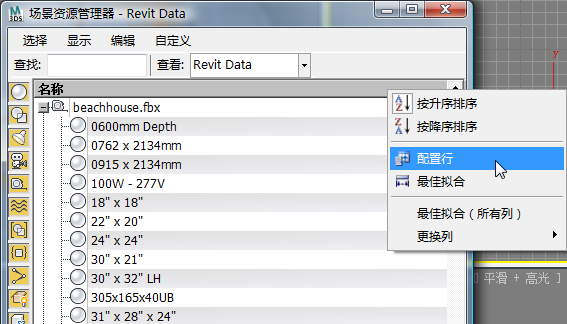

右键单击列标题并从下拉菜单中选择“配置列”。

3ds Max 将打开一个“配置列”对话框。
将“配置列”对话框移动到“场景资源管理器”窗口的右侧。
提示：如果调整“配置列”对话框的大小将其纵向拉长，则可以更容易地找到要添加到“场景资源管理器”中的列。

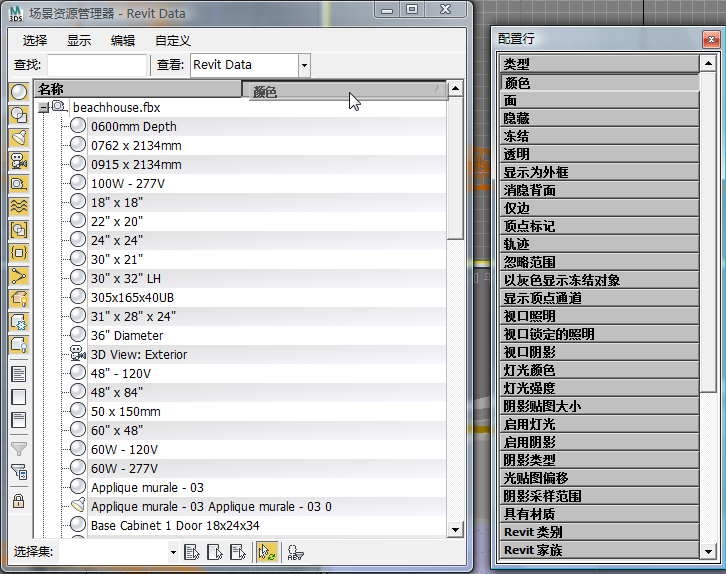

如果场景资源管理器未显示“颜色”列，则从“列选择器”对话框中拖动“颜色”列，并将其放在“名称”列右侧的列标题上。

3ds Max 会将“颜色”列添加到场景资源管理器。
拖动“场景资源管理器”窗口的右边缘，以便可以看到新添加的“颜色”列。移动“列选择器”对话框，以便也可以同时看到该对话框。

提示：可以通过在标题中拖动各个列的分割线边缘来调整列的大小。

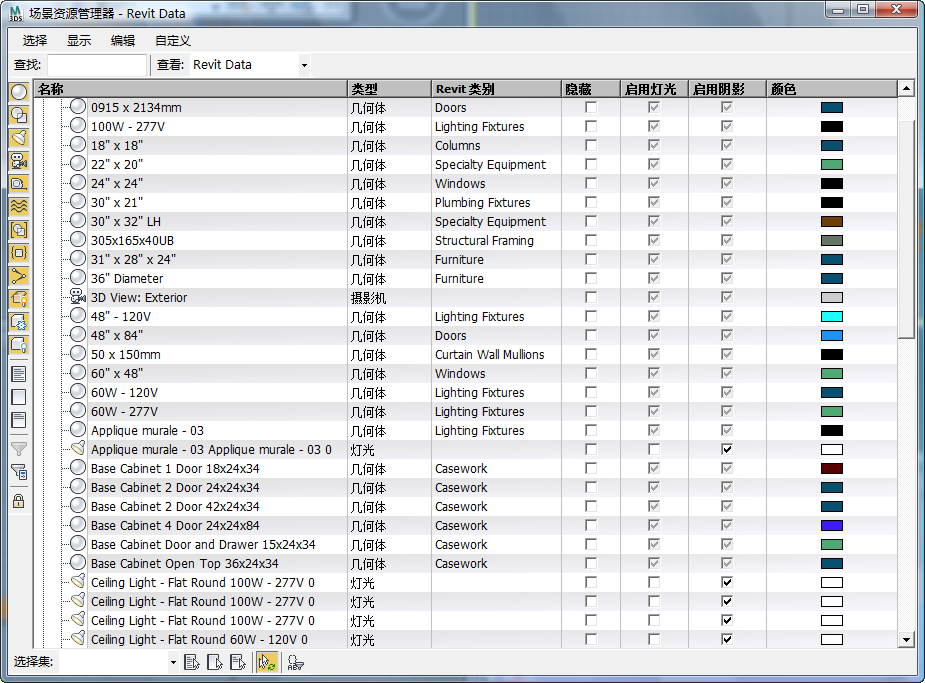

按顺序将以下各列从“配置列”对话框拖动到列标题中。依次将各个新列置于最后一个添加的列的上面，以便列按从最后一个到第一个的顺序排列成一行。
- 启用阴影
- 启用灯光
- 隐藏
- Revit 类别（该列可能已经存在）
- 类型
提示：添加列之后，也可以通过拖放来移动其位置。
关闭“配置行”对话框。

将家具移动到单独的层上：

在场景资源管理器中，单击加号图标以展开包含从 Revit 导入的几何体的 beachhouse.fbx 条目。

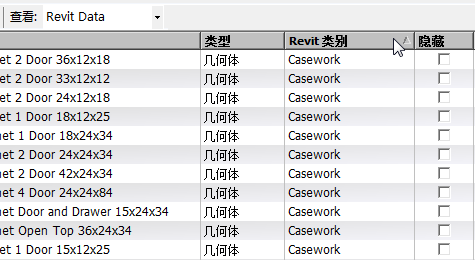

单击“Revit 类别”列标题。

现在，所有从 Revit 场景文件导入的对象均按类别分组。滚动以便可以查看属于“家具”类别的对象。
选择列表中的第一个家具对象，按住键，然后选择最后一个家具对象，这样就可以选中两者及两者之间的所有家具对象。
单击使用黄色高亮显示的家具对象（按住键并单击的对象）的“隐藏”复选框。3ds Max 将隐藏所有家具对象。再次单击“隐藏”复选框即可取消隐藏家具。
在“层”工具栏上，单击（创建新层）。
3ds Max 将打开“新建层”对话框。
将新层命名为“家具”，保持“将当前选择移动至新层”的启用状态，然后单击“确定”。

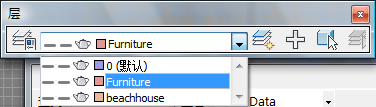

在“层”工具栏上，打开“层”下拉列表。

现在，家具已独立于其他 beachhouse 对象位于其自己的“家具”层中。可以对这些 Revit 对象使用“显示/隐藏”、“选择”和其他层控件，就像处理在 3ds Max 中创建的对象一样。
关闭“层”工具栏。

选择用于人工照明的灯光：

您之前导入的是禁用光度学灯光的 Revit 场景，因为日光渲染并不需要光度学灯光。现在，只需单击鼠标，即可使用“场景资源管理器”重新启用灯光。

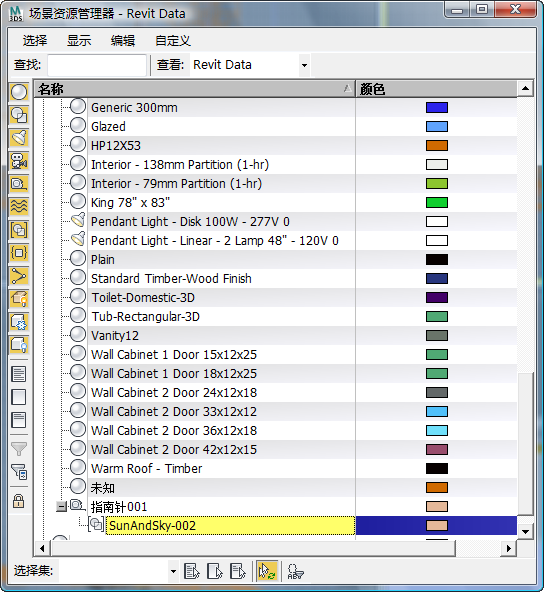

在“场景资源管理器”上，单击“类型”列标题以使灯光对象显示在对象列表的顶部。

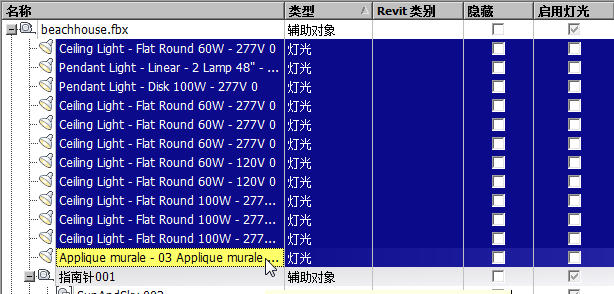

单击后，按住键并单击以选择除 mr Sky Portal001 和 SunAndSky-002（实际上是辅助对象 Compass001 的子对象）以外的所有灯光。

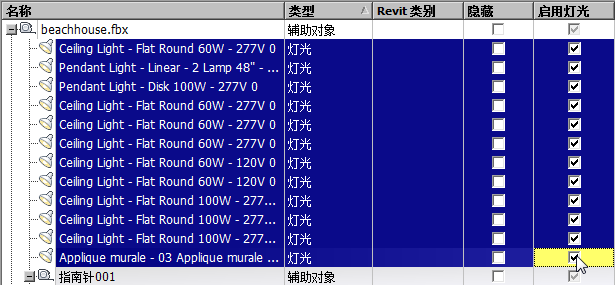

单击使用黄色高亮显示的条目（按住键并单击的条目）的“启用灯光”复选框。
3ds Max 将打开选定的所有灯光。

提示：您也可以使用“灯光列表”来启用和禁用灯光，但是在“场景资源管理器”中可以更容易地选择多个灯光对象。
关闭“场景资源管理器”。
注：可以通过选择主菜单 “工具”菜单 “保存的场景资源管理器”来重新显示任何自定义的“场景资源管理器”（如“Revit 数据”）。保存的资源管理器列表将作为子菜单显示出来。

渲染夜间时分的室内：

激活“Camera002”视口并单击（渲染帧窗口）以显示“渲染帧”窗口。
单击（“环境和效果”对话框（曝光控制））以显示“环境和效果”对话框。
在“mr 摄影曝光控制”卷展栏 “曝光”组中，将“快门速度”设置为 2（1/2 秒）将“光圈”设置为 2.8，较慢速度更适合夜间照明条件。

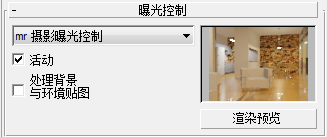

在“曝光控制”卷展栏中，单击“渲染预览”。
危险：此预览可能会花费大约四分钟完成渲染，具体取决于系统配置。

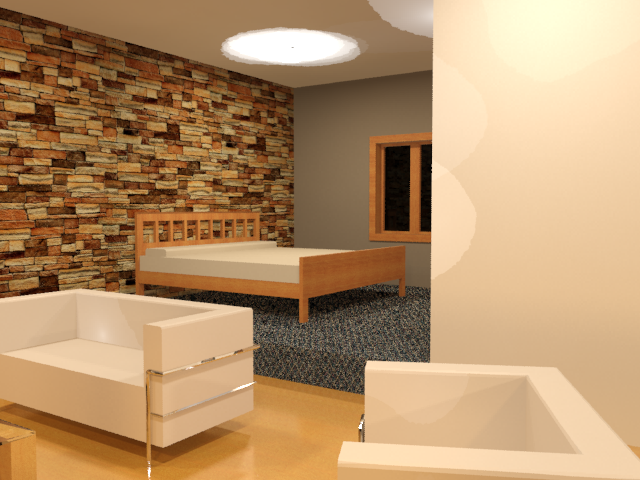

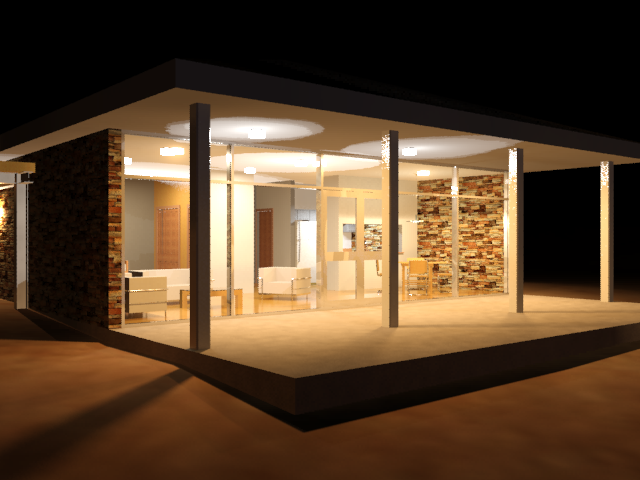

在“渲染帧”窗口上，单击“渲染”以渲染夜间场景。

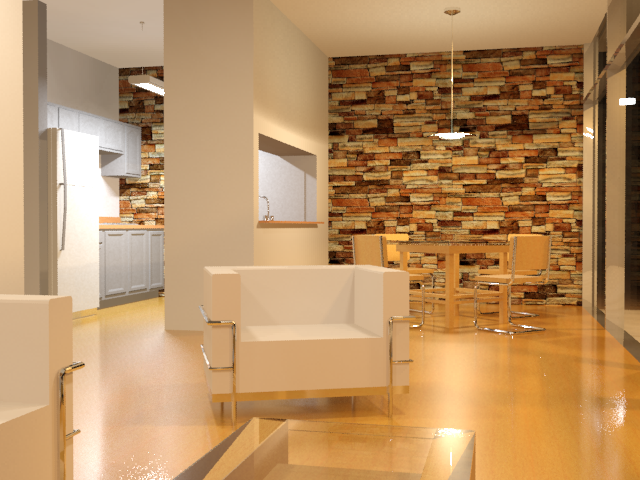

在某些系统上渲染此场景需要花费相当长的时间（将近 1.5 个小时），因此，如果不希望完成渲染，则单击“渲染进度”对话框上的“取消”按钮，然后在下图中查看结果。

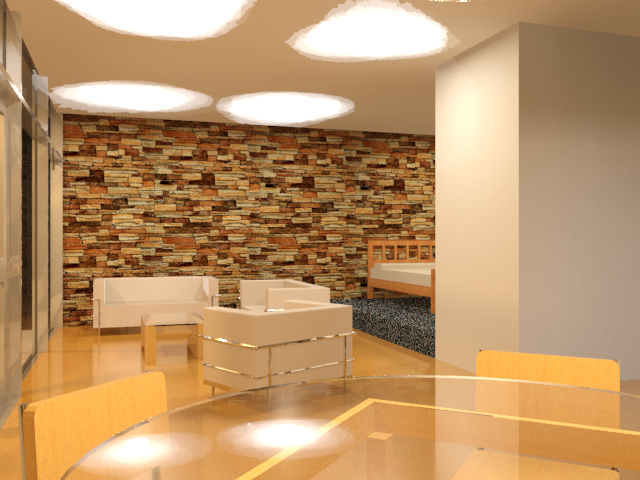

渲染结果显示，当大部分光源非常理想地照亮内部时，厨房灯光过于明亮，从而掩盖了橱柜和器具的细节。但是并不需要返回并调整 Revit 中灯光的强度，您可以使用 3ds Max 中的控件来完成相同的任务。
选择厨房灯光“吊灯灯光 – 线性 - 2 Lamp 48” - 120V 0”，然后在“修改”面板 “暗淡”组中，将“结果强度”设置为 50 %（百分比）。

这样就可将灯光强度从 5280 流明减少至 2640 流明。
在“渲染帧”窗口上，克隆渲染帧，然后再次渲染图像。

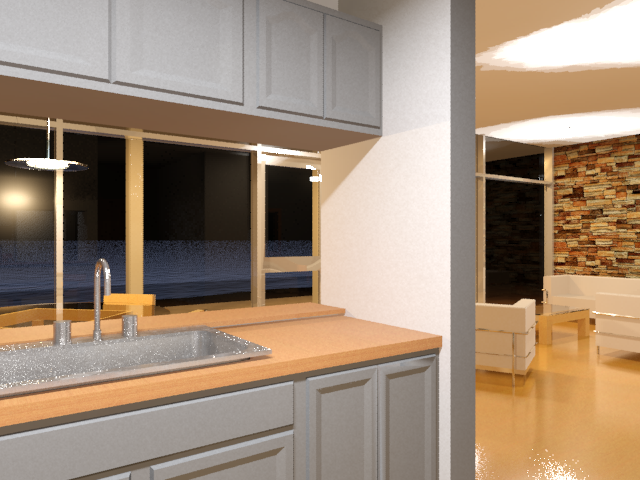

结果的对比显示出了厨房灯光变暗的效果。橱柜的细节更容易看清了，同时厨房地板上的眩光也变少了。
