准备并导出 DWG 文件

在本课中,需要准备一个 2D DWG 文件作为 3D 房屋模型的基础。

注: 如果您没有正在运行的 AutoCAD 版本,请跳转到下一课导入 DWG 文件。包含必要准备工作的 DWG 文件位于 \import\AutoCAD files 文件夹下。

打开文件:

  1. 启动 AutoCAD 2014。
    注: 您可以最早使用早期版本 AutoCAD 2007 来打开此 DWG 文件,但需要注意的是用户界面(尤其是有关“层”的用户界面)有一些变化,并且与本课程中的步骤不完全匹配。
  2. “应用程序”菜单中选择“打开”。在文件对话框中,浏览到 \3ds max design 2014 tutorials\import\AutoCAD_files\ 文件夹。打开 wt_start.dwg

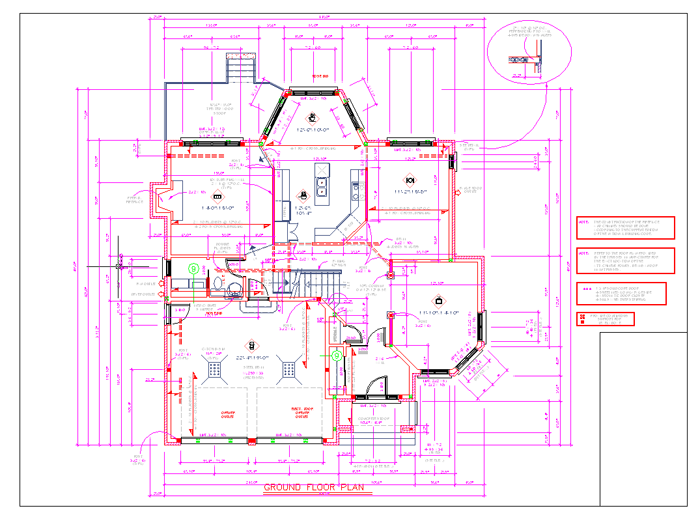

    该文件是房屋的楼层平面图。

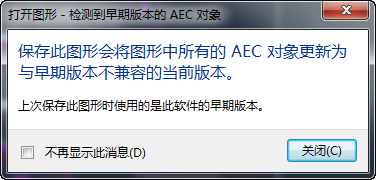

    如果您运行的是最新版本的 AutoCAD,则显示该消息:

    单击“关闭”可关闭此对话框。您需要保存文件,但应以不同的文件名进行保存。

冻结层:

    这些文件包含 3D 穿行所需的大量元素。使用“层管理器”,可以隐藏您无需使用的所有元素。教程所需的层仅为 01-Walls02-Windows

  1. 在功能区“常用”选项卡 “图层”面板上,单击 (图层特性)。

    AutoCAD 将打开“图层特性管理器”对话框。

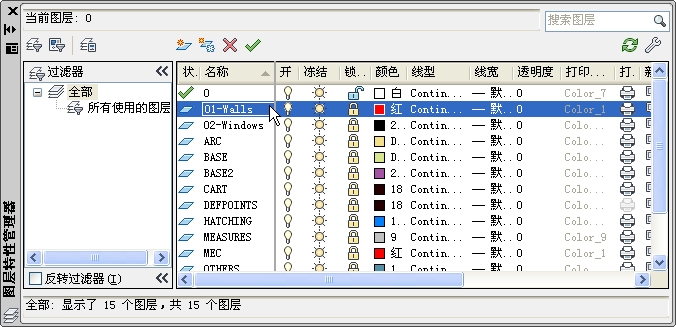

  2. 在“图层特性管理器”上,单击以选择层 01-Walls
  3. 在“图层特性管理器”工具栏上,单击 (置为当前)使该层成为当前层。

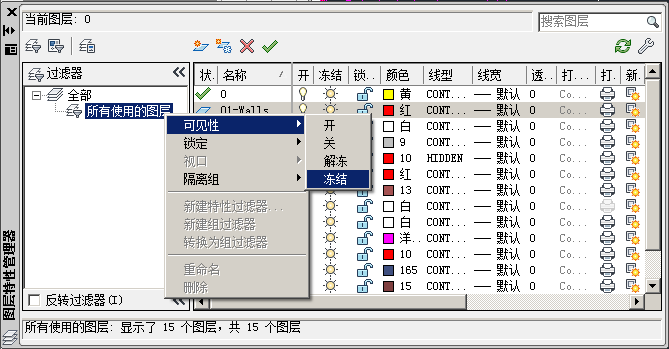

  4. 在左侧空格中,右键单击“所有使用的图层”,然后选择“可见性”“冻结”以冻结所有层。显示一个对话框通知您当前层无法冻结。单击“关闭”。

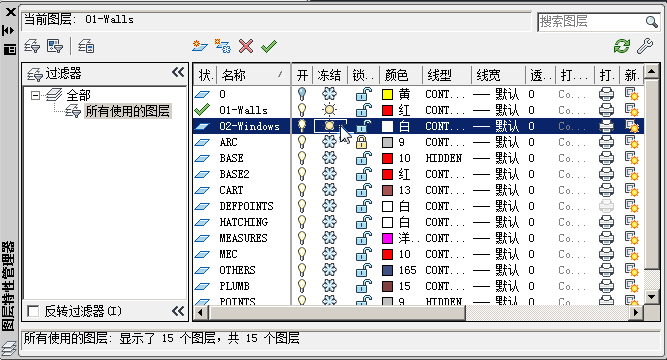

  5. 单击 图标同时解冻 02-Windows 层。
  6. 单击 (新建图层)。将新层命名为 3DWalls。 使用“颜色”列中的方形颜色图标将其颜色更改为深蓝。
  7. 高亮显示新层(3DWalls),然后单击 (设置当前层)。
  8. 关闭“层管理器”。

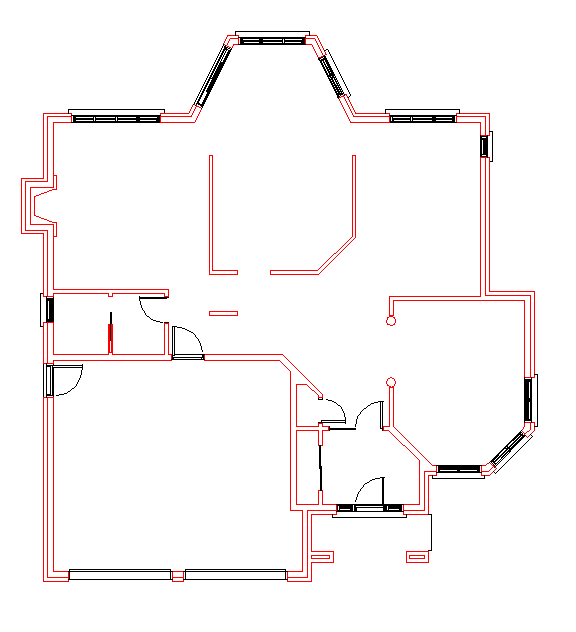

    此时图形应当显示墙、窗户和门。

按下述步骤创建多义线:

    为了在 3ds Max 中高效地创建 3D 墙,需要使用墙线和 Bpoly 命令创建多义线。此命令将沿选中区域的边界绘制一条闭合多义线,并保留原始的墙线未动。使用多义线代替线可以大大简化之后在 3ds Max 中创建墙的过程。

  1. 确保已禁用“捕捉”。(按 F9 切换“捕捉”)
  2. 在视口中,放大对象直到看到所有的墙线。需要使用 Bpoly 命令。
  3. 键入 bpoly,然后按 键。

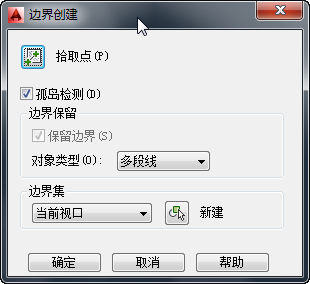

    AutoCAD 将打开“边界创建”对话框。

  4. 在“边界创建”对话框中,单击 (拾取点)。

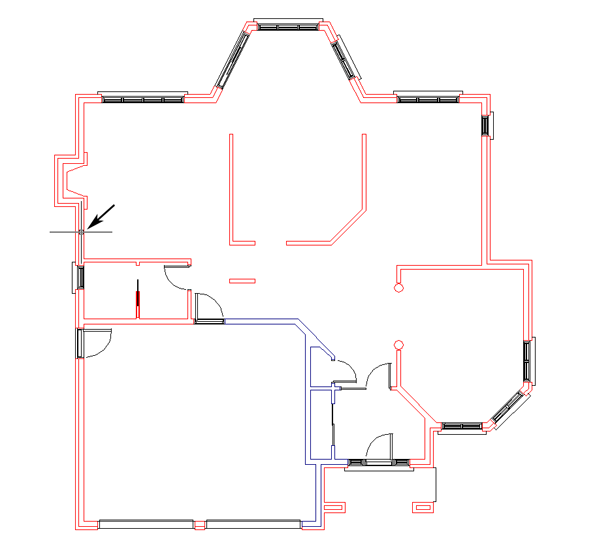

  5. 单击下图中显示的墙,然后按 键。

    AutoCAD 创建一条多义线。

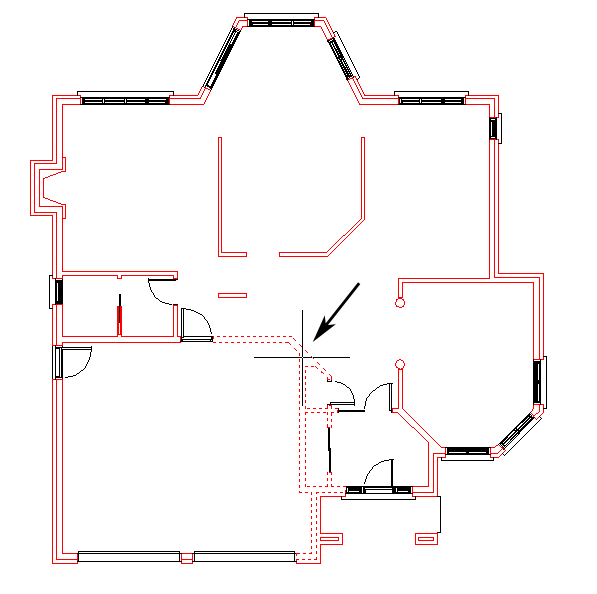

  6. 重新输入 bpoly。再次单击“拾取点”,然后单击下图中显示的墙。按 键。此时创建的多义线并不正确。按 +Z 撤消最后一次操作。

    多义线未正确创建是因为墙不是连续的。在创建多义线之前必须关闭间距。

  7. 键退出 Bpoly 命令。

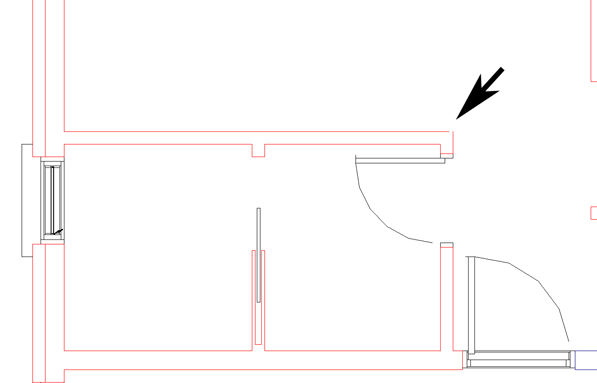

  8. 缩小视口中的对象,直到获得查看墙间距的更佳视图。

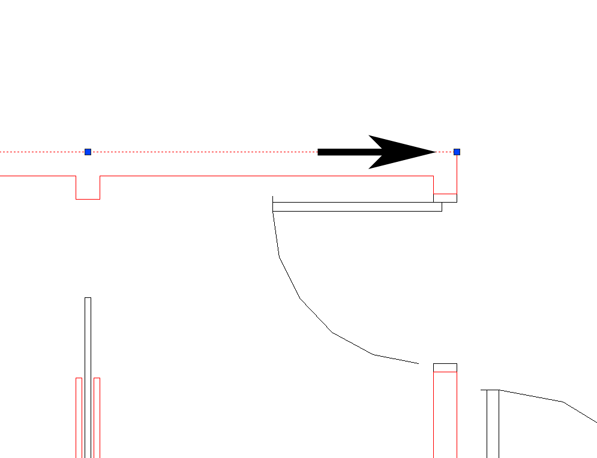

  9. 通过将左边的线扩展到下一面墙的端点以修复间距。单击该线将其选中,然后从其端点拖动到另一面墙的端点。
  10. 放大视口中的对象,直到再次看到所有墙线,然后重复 Bpoly 命令。

    此时,已创建一条多义线。

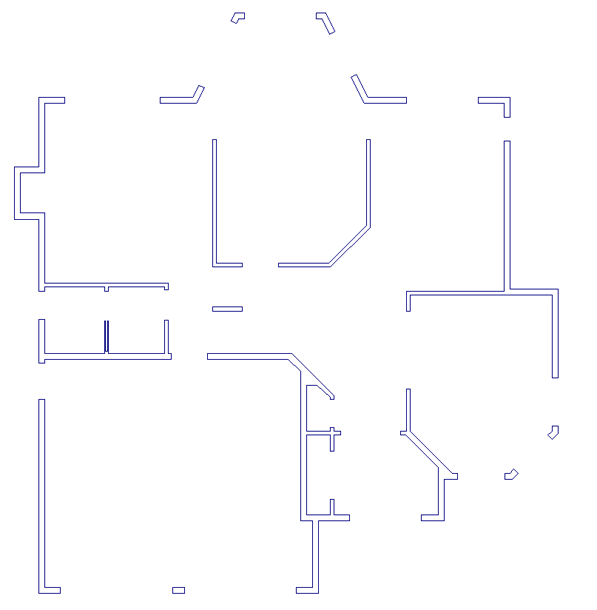

  11. 对绘图文件中的所有墙使用 Bpoly 命令创建多义线。不要忘记窗间的小线。

    如果看到“未发现有效的图案填充边界”的警告,请在视口中进行放大,直到所有的墙线都可见,然后再次使用 Bpoly 命令。

  12. 键结束多义线创建过程。
    注: 新的多义线应该具有 3DWalls 层的深蓝色。

保存 DWG 文件:

下一节

导入 DWG 文件
