轨迹显示

制作两足动物的动画效果时，不仅可以使用“两足动物重放”查看它的运动，还可以查看两足动物（或选定两足动物链接）运动的路径、轨迹。

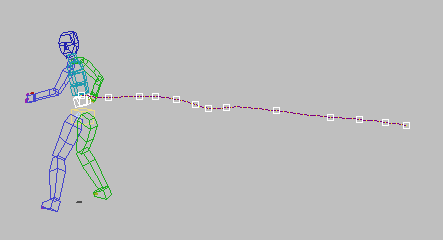

显示 Biped 下脊椎的轨迹

单击以下任意一个用户界面位置中的轨迹，都可以打开轨迹显示：

• “运动”面板 “Biped”卷展栏 展开“Biped”卷展栏。“显示”组 （“轨迹”）
• “运动”面板 “关键点信息”卷展栏 （轨迹）

提示： 请勿使用 3ds Max 轨迹控件来显示或编辑 Biped 轨迹。这些包括通过四元菜单上的“对象属性”“显示属性”“轨迹”访问的选项，以及“运动”面板 “轨迹”文本按钮下的选项。

轨迹在您编辑关键点时提供了很有用的可视反馈，显示出正在调整的参数对运动路径的作用效果。还可以使用轨迹显示来比较已过滤的和未过滤的运动捕获数据。

对张力、连续性、偏移、动力学混合、弹道张力以及总体重力设置“重力加速度”的更改都会反映在轨迹中。

注： 在使用“原地模式”播放动画时，不显示轨迹。

通过使用“显示首选项”对话框可以定制选定 Biped 链接的轨迹信息。可以选择“骨骼基础”或“骨骼末端”，显示整个轨迹，或帧的移动范围。

过程

要编辑视口中的 Biped 轨迹关键点，请执行以下操作：

1. 选择一个具有动画的 Biped，然后转到 “运动”面板。
2. 在“轨迹选择”卷展栏上，启用 （“躯干水平”）或 （“躯干垂直”）。
3. 在“Biped”卷展栏的底部，如有必要，单击“模式和显示”子卷展栏名称将其展开。
4. 在“显示”组中，启用 （“轨迹”）。
5. 打开子对象选择级别。
6. 在主工具栏上，单击 （“选择并移动”）。
7. 使用“变换”Gizmo 移动轨迹上的关键点。
