xView

xView 将分析网格模型，标记出各种潜在问题和错误，并在视口中以图表和文本形式显示结果。测试范围包括孤立顶点、重叠顶点、开放边以及各种 UVW 统计信息等。

此外，xView 还可以将其图形显示（例如突出显示的顶点或边）转换为子对象选择。您可以为相关检查（例如重叠边）更改公差设置（距离）。

当测试处于活动状态期间，测试名称显示在活动视口的顶部或底部；通过切换 xView 菜单中的“在顶部显示”命令可确定位置。可以通过单击此文本打开 xView 菜单。

xView 视口显示

测试名称旁边的内容为状态消息。如果测试已成功完成，则消息将指示结果，如“14 个顶点”。否则，消息将指示测试失败的可能原因，如“未选择”（xView 仅在选定对象上可用）或“不支持的对象类型”（xView 仅在可编辑网格和多边形对象上可用）。

如果活动测试是可配置的，则消息“单击此处以配置”将显示在测试名称后面的第二行上。通常，可配置参数即为确定测试最大距离（如两个顶点之间的距离）的公差设置。要更改值，请单击消息或使用“xView”菜单 “配置”命令。

自定义 xView

xView 子菜单中的每个命令可从自定义用户界面 (CUI) 中获得，因此，您可以为频繁使用的功能定义键盘快捷键或自定义工具栏。CUI xView 类别中还包含其他操作，例如浏览命令列表、切换视口显示等。

若要使用 xView，请执行以下操作：

选择要检查的几何体；通常为编辑/可编辑网格/多边形对象。无需访问子对象层级。
选择要通过 xView 菜单执行的测试类型。默认情况下，您可以在常规视口标签菜单（“[+]”视口标签菜单）和“视图”菜单（标准菜单系统）中找到此菜单。
将立即执行测试并且结果（如果有）将在视口中突出显示为绿色子对象（顶点、边或面）。同时，测试的名称及其数字结果将显示在视口的底部或顶部。

注：如果已选择任意带有标记的子对象，它们将保持选定状态，并且通常会显示在相关子对象层级。这样，当相关子对象层级处于活动状态时，它们不会以绿色突出显示。但是，它们仍然带有标记，如果您取消选择子对象，仍保持绿色突出显示。
若要将突出显示的子对象转换为子对象选择，请重新打开 xView 菜单并选择“选择结果”。若要使用所选对象，请访问相关子对象层级。

xView 功能对可编辑/编辑多边形和网格对象有效；而对大多数其他对象类型（包括基本几何体）无效。

所有模式均与子对象（顶点、边和面）有关，无论是几何体还是 UVW。然而，您无需处于子对象层级，检查程序也能显示其结果。检查程序结果显示在对象层级及所有子对象层级。

显示统计信息

切换整个场景和/或当前选择的统计信息的视口显示。

键盘快捷键：7

面方向

高亮显示每个选定面的背面（请参见 2-面（双面））。这对于检查意外翻转的面非常有用。

重叠面

突出显示互相重叠的共面面。应尽可能避免这种情况以防止渲染异常。

从技术角度说，此测试将检查一个面的至少一个顶点位于另一个面上的情况，因此如果只有两个面的边重叠，测试不会发现它们。公差值指定顶点至重叠面平面的距离。

开放边

不与任何其他多边形共享的边，即表面外侧的边。

多个边

检查两个以上的面共用的边。这种情况不会发生在编辑/可编辑多边形对象中，但可能发生在编辑/可编辑网格对象中。但是，如果在编辑/可编辑多边形中存在任何翻转的多边形，则 xView 会将翻转多边形与非翻转多边形相接处的边标记为多个边。

注：由于编辑/可编辑网格对象的基本性质，内部边可以在连续两次被选中的情况下在“选择”面板上显示两个不同的 ID。但是，这不一定会指示多个边，而且“多个边”测试也不会指示此类边。

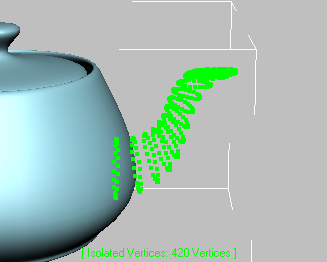

孤立顶点

标记出与任何边或面不相关的顶点。

重叠顶点

标记出彼此间隔一定距离的顶点。可配置的公差参数指示用于执行测试的最大距离（以世界单位表示）。

T 型顶点

标记出三个边或面交叉处的顶点。仅应用于多边形对象。

T 型顶点是以绿色突出显示的

缺少 UVW 坐标

突出显示缺少纹理贴图坐标的面。3ds Max 具有避免此情况发生的内部安全措施，但这种情况可能会在某些导入的几何体中发生。

UVW 翻转面

突出显示其法线点的方向与通常方向相反的纹理贴图面。

UVW 重叠面

突出显示任何与其他纹理贴图面相接的纹理贴图面。
