“mr 标签元素参数”卷展栏

mr 标签元素是一种渲染元素，可用于将材质树的一个或多个树枝输出至自定义渲染元素。（树枝由贴图或明暗器以及任意子元素构成，这些子元素包括指定到贴图窗的贴图）

要使用该元素，请将 mr 标签元素明暗器指定为要渲染树枝的父项，并为其指定一个标签，然后对渲染元素使用相同的标签。有关详细信息，请参见以下步骤。

步骤

要使用 mr 标签元素明暗器，请执行以下操作：

  1. 在材质编辑器中，确定要作为单独元素输出的材质树枝。例如，“Arch & Design”材质可能包含指定为“漫反射”“颜色”明暗器的“渐变”贴图，且其中一个“渐变”位图可能被指定为“棋盘格”贴图，而其中一个“棋盘格”贴图可能被指定为“噪波”贴图。该过程假定您希望将“棋盘格”贴图及其成分噪波贴图渲染到元素。

    因此材质结构可能如下所示：

    “Arch & Design”材质 “渐变(漫反射颜色)”“棋盘格(渐变颜色 #1)”“噪波(棋盘格颜色 #1)”

  2. 在材质编辑器中，单击您希望输出的树枝顶部的贴图按钮。在本示例中，可以单击“Arch & Design”材质中的“漫反射”“颜色”贴图按钮以打开“渐变”贴图设置。然后单击“渐变参数”卷展栏上的第一个贴图按钮（颜色 #1）打开“棋盘格”贴图设置。
  3. 单击“材质编辑器”右侧贴图卷展栏上的贴图按钮（在此示例中为“棋盘格”）打开“材质/贴图浏览器”。
  4. 在“材质/贴图浏览器”上，双击 mr 标签元素项。将打开“替换贴图”对话框。
  5. 请确保已选中“将旧贴图保存为子贴图?”，然后单击“确定”。
  6. 现在可以查看“mr 标签元素参数”卷展栏。如果单击“要存储的明暗器/贴图(通过)”按钮，该按钮标记为“M”，则可以访问输出到渲染元素的树枝：包含“噪波”贴图的“棋盘格”贴图。
  7. 如果单击了“M”按钮，请返回至父项“mr 标签元素”明暗器，然后在“标签”字段中输入元素的名称。在本示例中，名称可以是棋盘格/噪波分支。

    现在，材质结构将显示如下（新贴图以斜体显示）：

    “Arch & Design”材质 “渐变”（漫反射颜色）“mr 标签元素”明暗器（渐变颜色 #1）“棋盘格”（“mr 标签元素”明暗器贴图）“噪波”（棋盘格颜色 #1）

  8. 在“渲染设置”对话框 “渲染元素”面板 “渲染元素”卷展栏上，单击“添加”。从列表中选择“mr 标签元素”项。
  9. 在该元素的“参数”卷展栏上，输入您在第七步于“标签”字段中指定的名称。
  10. 按照需要设置其他“渲染元素“参数，然后渲染场景。

    自定义元素将渲染至图像文件。

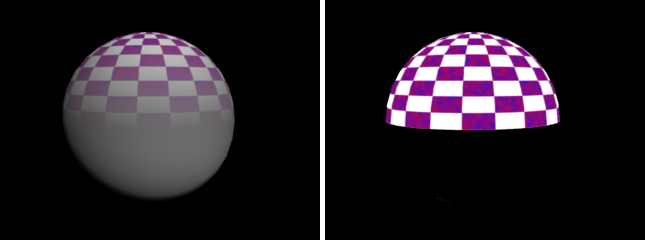

    下面的图示显示了在前面的步骤中描述的示例。左图显示了完整的材质，其中“渐变”中包含“棋盘格”，“棋盘格”中包含“噪波”；右图显示标签元素，其中只在“棋盘格”中包含“噪波”。元素只渲染“渐变”贴图使用的“棋盘格”贴图部分。

    左：完整渲染

    右：标签元素

界面

标签

输入在“mr 标签元素明暗器”“标签”字段中指定的元素名称。

倍增

缩放渲染输出的亮度。

应用阴影

启用时，输出将包含曲面上的阴影投影。
