图形 -
在网格或曲面上绘制多边形图形。
拖动以在网格或对象曲面上设置多边形轮廓。绘制完多边形之后，可选择使用“解算曲面”根据图形创建可使用的网格。
在“绘制多边形”处于活动状态期间，以下键盘替代项可用：
-
单击可删除多边形。 - +
+
拖动可移动多边形。
-
-
拓扑 -
绘制构成四边形栅格的线。在绘制合适的四边形时，“拓扑”会将多边形填充到其中，从而从栅格创建网格。右键单击以退出工具并完成新网格。

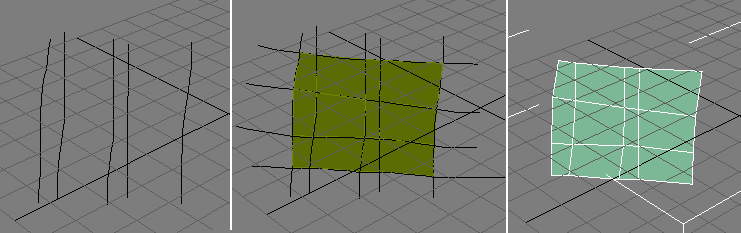

左：开始绘制栅格
中：用创建的多边形填充栅格
右：使用“拓扑”的结果（右键单击退出后）
如果启用“自动焊接”（见下文），则软件会自动将所创建的网格附加到选定对象，并焊接相邻的边界顶点。以这种方式可以继续添加到选定对象的曲面。
如果禁用“自动焊接”，则使用“拓扑”进行绘制始终会创建新对象。
“最小距离”值确定线的分辨率。如果该值太小，则在多边形创建期间可能会缺少某些面。默认值 10.0（其单位类型设置为像素）应在多数情况下适用。
在“拓扑”工具处于活动状态时，以下键盘替代项可用：
- 拖动可继续从现有最近端点绘制线。
- 单击可删除线。
-
- 自动焊接（在“拓扑”下拉列表中）
-
启用时，自动将使用“拓扑”创建的网格附加到选定对象，并焊接相邻的边界顶点。
禁用时，使用“拓扑”绘图始终会创建新对象。
-
样条线 -
在曲面或网格上绘制样条线。然后，可以使这些样条线变得可渲染，或者在放样操作中使用它们快速创建详细信息。
设置“绘制于”选项，单击“样条线”，然后拖动以在所需基面上绘制样条线。所有的样条线都合并到一个单独的对象中。
在样条线处于活动状态期间，以下键盘替代项可用：
- 单击可删除样条线。
- ++ 拖动可移动最近的样条线。
-
-
条带 -
绘制呈曲线沿伸的多边形的条带以与鼠标方向保持一致。
使用“条带”工具，您可以快速地对网格对象拓扑基础进行布局。
在“条带”处于活动状态期间，以下键盘替代项可用：
- 从最近的现有边开始绘制。
- 在绘制期间，按下该键并将鼠标拖到当前对象中的一条开放边（但不在同一条带上）可在按 的位置和拖至的边之间添加一个多边形。
或者，在绘制之前按下
，然后在两个开放边之间拖动以将其使用一个新的多边形连接起来。
-
-
曲面 -
拖动以在对象或网格上绘制曲面。
可用选项如下显示：
- 当四元菜单处于启用状态（参见下文）时，曲面将由具有四条边的多边形构成。当四元菜单处于禁用状态时，曲面将使用三角形。
- 若要设置曲面多边形的大小，请调整最小距离设置。
- 若要从现有边界边开始绘制曲面，请在开始绘制之前按 。这会防止绘制重叠的多边形。
- 若要在“曲面”处于活动状态时删除多边形以及生成的所有孤立顶点，请按住 并单击该多边形。
- 四元菜单（在“曲面”下拉列表中）
-
如果启用此选项，使用“曲面”工具（参见上文）进行绘制时将创建四边形。如果禁用此选项，曲面将创建三边形。
-
分支 -
根据带有可选锥体的多边形绘制多个分段挤出，以形成“分支”。
注： 绘制分支始终从选定对象开始；它不会使用“绘制于:”（网格/曲面/选择）设置。挤出与屏幕对齐。“分支锥化”值（见下文）可确定分支中第一个多边形与最后一个多边形大小方面的差异，而“最小距离”可用于设置挤出的分段之间的距离。
激活该工具，然后从选定对象上的多边形拖动以绘制分支。
在“分支”处于活动状态时，可以使用以下键盘替代项：
- 法线 拖动以从距鼠标光标最近的多边形绘制挤出的分支。
- 拖动鼠标，以从所有选定多边形绘制挤出的分支。
- 单击以选择多边形（仅在多边形子对象层级）。
- + 单击以选择/取消选择附加多边形（仅在多边形子对象层级）。
