顶点焊接修改器

“顶点焊接”修改器的行为类似于可编辑多边形及相似的对象中的“焊接”功能，它将彼此相隔指定距离的所有顶点组合为一个顶点。“顶点焊接”用于清理小区域中包含成群顶点的网格。

• 选择网格、面片或 PolyMesh 对象。 > “修改”面板 > “修改器列表” > “顶点焊接”
• 标准菜单：选择网格、面片或多边形网格对象。 > “修改器”菜单 > “网格编辑” > “顶点焊接”
• 增强型菜单：选择网格、面片或多边形网格对象。 > “修改器”菜单 > “几何体(转换为网格)” > “顶点焊接”

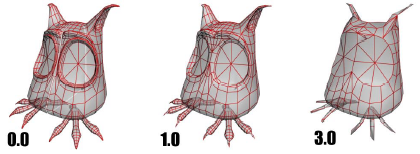

使用不同的“顶点焊接”阈值设置的效果

新的顶点会自动放在组合的顶点的平均位置上。因为原始顶点将被移除，所以一些关联的面和边通常也会被移除。此外，焊接的顶点无需属于某一元素，因此焊接操作会在一个对象内生成组合元素。

过程

示例：要将“顶点焊接”修改器应用于网格，请执行以下操作：

1. 创建一个长方体，其长度、宽度、高度都设置为 40。
2. 右键单击长方体，然后选择“转换为”“转换为可编辑多边形”。
3. 转到“多边形”子对象层级，然后选择多边形 6。
   提示： 要了解选定的多边形，请查看“选择”卷展栏底部的读数。
4. 按 可删除多边形 6。

   通过删除多边形，可以创建一个打开的网格。

5. 应用“转至多边形”修改器，然后将“选择级别”设置为“对象”。
6. 应用“镜像”修改器，然后将“镜像轴”设置为“X”。
7. 启用“复制”，将“补偿”设置为 –40。

   长方体的反射共享一个公用的接缝，但沿着接缝的顶点没有被焊接。

8. 应用“顶点焊接”修改器使两个长方体粘合为一个元素。

提示： 通过使用在单步操作中镜像和焊接网格的“对称”修改器，可简化该组合的步骤。

界面

阈值

自动组合的各顶点的距离（以场景单位表示）。将不会焊接其距离超过此值的顶点。默认值为 0.1。

注： 阀值设置越高，焊接的顶点越多，因此将移除更小的面和细节。如果阀值设置得太高，网格将开始变形。

阀值设置为 5.5 将移除所有细节，使模型无法识别。
