权重工具对话框（蒙皮修改器）

该对话框从“蒙皮”修改器启动，并提供工具来选择顶点，然后为它们指定权重。您还可以在顶点之间拷贝、粘贴和混合权重。您选择的每个顶点都显示对话框列表中对其权重有贡献的对象。

为了使用这些工具，必须启用“参数”卷展栏 “编辑封套”，必须启用“参数”卷展栏 “选择”组 “顶点”，而且必须至少选定一个顶点。

注意： 该对话框上的控件根据活动骨骼调整顶点权重；也就是说，该对象高亮显示在“参数”卷展栏上的“骨骼”列表中。当您选择一个顶点然后改变其权重时，如果活动骨骼还未影响该顶点，则将该骨骼添加到影响该顶点的骨骼列表中。您可以在选择顶点后改变权重前，在“权重工具”对话框中高亮显示骨骼，从而保证骨骼指定不发生变化。

此外，影响一个顶点的所有骨骼的总权重总是1.0，因此如果多个骨骼影响一个顶点，而且您改变了一个骨骼的权重值，则其他骨骼的权重值也会发生变化。

过程

示例：要设置并混合所选定顶点的权重，请执行以下操作：

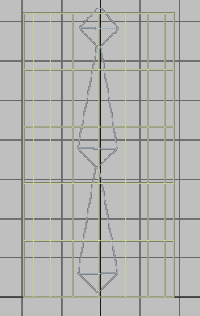

  1. 准备一个已经覆盖到骨骼链的圆柱体。
  2. 在“修改”面板 “参数”卷展栏上，启用“编辑封套”。
  3. 在“选择”组中，启用“顶点”。
  4. 在“权重属性”组中单击 （“权重工具”）。

    3ds Max 将打开“权重工具”对话框。

  5. 选择几个顶点，然后单击 （.25 权重按钮）。

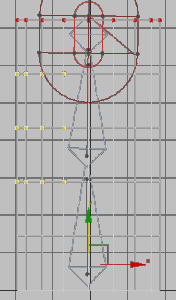

    对于活动骨骼，所选定顶点的权重值为 0.250 （在“参数”卷展栏列表中高亮显示）,把这些顶点涂成黄色。

    注： 如果有必要的话，将活动骨骼添加到影响每个选定顶点的骨骼列表中。
    注： 在“封套属性”组中，可能需要将顶点权重切换为 （“相对”）。
  6. 重复单击 （在 .9 权重按钮正下方），直到顶点变为红色（也就是说权重为 1.0）。

    增加顶点的权重，它们将逐渐改变颜色。

  7. 选择其他几个顶点，并为其指定权重 (0.250)。

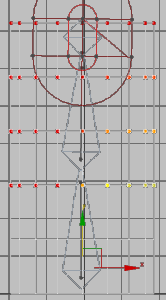

    左边顶点的权重为 1.0，右边顶点的权重为 0.25。

  8. 选择所有加权顶点并重复单击“混合”。

    每次单击“混合”时，每个顶点的权重都被调整为与其他选定的相临权重进行混合。这在所有选定顶点之间创建了一个平滑的权重变换。

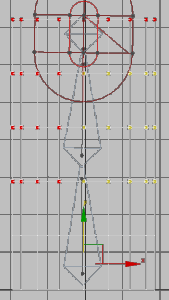

    两个单独的颜色混合为一个平滑的渐变。

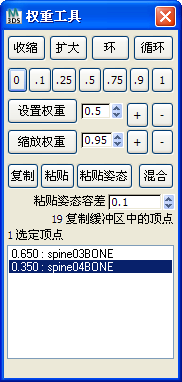

界面

收缩

从选定顶点中逐渐减去最外部的顶点，以修改当前的顶点选择。如果选择了一个对象中的所有顶点，则没有任何效果。

扩大

逐渐添加所选定对象的相临顶点，以修改当前的顶点选择。必须从至少一个顶点开始，以能够扩充您的选择。

环

扩展当前的顶点选择，以包括平行边中的所有顶点。

注： 必须选择至少两个顶点，以使用“环形”选择。
循环

扩展当前的顶点选择，以包括连续边中的所有顶点。

注： 必须选择至少两个顶点，以使用“循环”选择。
[特定的权重值]

将活动骨骼 0 至 1 之间的绝对权重值指定给选定的顶点。

注： 点击其中一个按钮时，如果需要的话，活动骨骼将被添加到影响每个选定顶点的骨骼列表中。
设置权重

设置基于字段值的绝对权重。默认设置为 0.5。

注： 微调器以 0.05 的步长递增字段值。
+/-

将每个选定顶点的权重增加/减少 0.05。

缩放权重

将每个选定顶点的权重值乘以字段值，从而得到一个相对的权重变化值。默认值是0.95。

注： 微调器以 0.05 的步长递增字段值。
+/-

将每个选定顶点的权重增加/减少 0.05。

复制

在复制缓冲区中存储当前的权重值。

粘贴

从复制缓冲区中检索权重值，并将其指定给选定的顶点。

粘贴姿势

根据选定顶点和复制顶点之间的距离（取决于“粘贴姿势公差”值），将复制缓冲区中的当前权重值指定给选定的顶点（见下文）。

当需要在共享一个公共骨骼的两个叠加蒙皮网格之间匹配权重时，这非常有用。

混合

修改所选定的权重值，以平滑它们和其周围顶点之间的变换。

粘贴姿势公差

确定粘贴姿势的半径影响。默认设置为 0.1。

[顶点信息]

在“粘贴姿势公差”字段的下面是文本显示，其内容是所复制和选定顶点的数量。

[顶点权重列表]

显示组成选定顶点权重的骨骼封套以及与每个封套相关联的权重。通过高亮显示列表中的各块骨骼，可以选择当前视口中的各个封套。

注： 如果选择了多个顶点，则列表仅显示第一个选定顶点的权重。
