通过指定轮廓创建过渡曲面

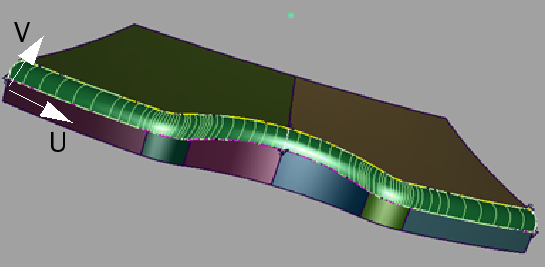

通过在主曲面之间指定任意数量的横断面（轮廓曲线），在多个连续的曲面边界之间创建一个或多个过渡曲面。

主曲面的边可以是修剪边、未修剪边、面上线或等参线。

可以在主曲面的边界之间的任意点放置任意数量的轮廓曲线（横断面）。轮廓可以是任何类型的曲线，包括过渡曲线和曲面边界。

“Surfaces”>“Multi-Surface Blend”>“Profile Blend” 工具还允许您选择自由曲线作为输入。

如果轨道完全由自由曲线组成，则该侧还原为“G0 Position”连续性。同样，该侧也不可以进行“Interior Edge Align”。如果轨道由自由曲线和曲面曲线两种曲线组成，则一直到“G1 Tangent”连续性，在该侧都是允许的。“Interior Edge Align”只可尝试用于曲面曲线断面。

1. 选择“Surfaces”>“Multi-Surface Blend”>“Profile Blend” 打开选项窗口。
2. 选择所有曲面边界曲线。

   第一组边界以紫色亮显，第二组边界以黄色亮显。

   注：

   如果在选项窗口中启用“Chain Select”，则选择一个曲面的边界也会选中与之切线连续的所有其他边界。

3. 单击“Go”按钮。

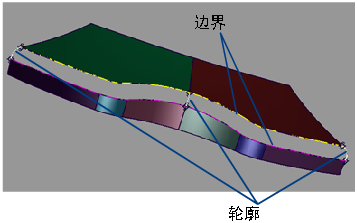

4. 选择将定义过渡曲面的所有轮廓曲线。

   选定的轮廓曲线将以白色亮显。



   选择第一条轮廓曲线后，将出现“Update”按钮。

5. 轮廓曲线选择完毕后，单击“Update”按钮。

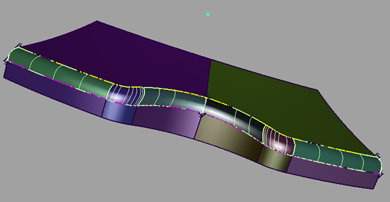

   过渡曲面在主曲面之间构建。

6. 在选项窗口中将“Surface Type”设置为“Single surface”，然后单击“Update”以计算单个过渡曲面（如果需要）。

7. 根据需要修改选项窗口中的其他参数，然后单击“Update”以重建曲面（或在选项窗口中启用“Auto Update”以自动执行重新计算）。
8. 通过单击输入曲线对其进行添加或删除，以进一步优化过渡曲面。
   注：

   由于输入曲线有构建历史，因此对其进行修改也会更新过渡曲面。

9. 在选项框中启用“Continuity Check”以计算过渡曲面与主输入曲面的连续性。详细信息请参见修剪曲面疑难解答部分。
