在两条现有曲线之间创建圆角曲线

工作流的曲线圆角工具（Alias 2015 的新特性）

使用“Curve Fillet”工具，您可以创建 1-3 阶倒角；3-6 阶 G1 圆角；和 5-7 阶 G2 圆角。可以使用曲线、面上线、边或它们的任意组合来创建。曲线、面上线或边可以是非平面。

在曲线之间创建圆角

1. 选择 “Curve Edit”>“Create”>“Curve Fillet” 。
2. 在选项窗口中，选择“Construction Type”和其他圆角选项。
3. 单击圆角一侧的第一条曲线。


   然后单击第二条曲线。



   圆形点出现在您单击曲线的位置。这些点不会影响圆角的大小或起点/终点。它们指示在哪个象限创建圆角。

4. 单击“Build”。

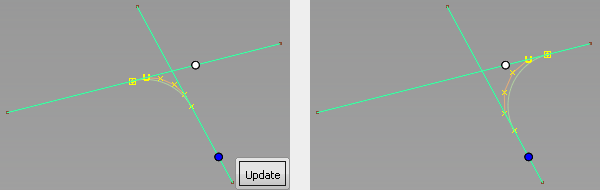

5. 对于重叠曲线，若要更改圆角象限点，拖动圆形点并单击“Update”。


圆角曲线工具的工作流

使用特定半径创建圆角

使用“Curve Edit”>“Create”>“Fillet Curves”在两条现有曲线之间创建过渡圆角曲线。

1. 从工具箱中选择“Curve Edit”>“Create”>“Fillet Curves”  。
2. 将“Construction”设置为“Circular”，然后单击“Go”。
3. 在第一条曲线上将与圆角接触的大致位置单击。


   如果两条曲线相交，请在第一条曲线上单击要为其创建圆角的线段。如果启用了“Trim Curves”，请在第一条曲线上单击要保留的线段。

4. 在第二条曲线上将与圆角接触的大致位置单击。


   如果两条曲线相交，请在第二条曲线上单击要为其创建圆角的线段。如果启用了“Trim Curves”，请在第二条曲线上单击要保留的线段。

   Alias 将显示圆角的预览。


5. 如果不希望使用默认半径（在提示行中显示），请键入所需新半径，或拖动鼠标左键以交互方式更改半径。向左或向下拖动鼠标将会减小半径。向右或向上拖动鼠标将会增大半径。


   如果由于当前半径过小或过大而无法在您单击的点附近创建圆角，则“Fillet Curves”工具将会报告错误。请键入新半径并重试。

   如果不需要创建圆角，请选择“Pick”>“Nothing” 。

6. 单击“Accept”。

   Alias 将构建圆角。

   创建圆角之后，原始曲线将会沿着圆角的两端进行修剪。要保持曲线的完整，请禁用“Trim Curves”选项。

在曲线上两个特定点之间创建圆角

1. 从工具箱中选择“Curve Edit”>“Create”>“Fillet Curves”  。
2. 将“Construction”设置为“Freeform”，然后单击“Go”。
3. 在第一条曲线上希望圆角开始的起点处单击。

4. 在第二条曲线上希望圆角结束的终点处单击。

5. 在两条曲线的单击位置将出现曲线标注。
   • 拖动该标注移动圆角与曲线的接触点。
   • 单击“Go”将创建圆角。

6. 如果启用了“Blend Control”，则在创建圆角之后，可以单击视图窗口右下角的“Tangent”和“Blend”按钮，来查看不同圆角的类型。再次单击“Go”完成圆角。

提示和注释

• 如果在选项中启用了“Create History”，则可以编辑曲线，而圆角将自动随之更新。
