创建螺旋管或其他螺旋形状

创建螺旋管（线圈）方法 1

为了对设备线缆或弹簧等对象建模，可创建螺旋管（螺旋）形状的曲面。

首先需要为充当轨道的螺旋曲线建模。然后在螺旋的起点放置一个小圆形或其他闭合曲线以充当轮廓。最后，使用扫掠曲面工具（如“Extrude”或“Rail surface”）生成线圈。

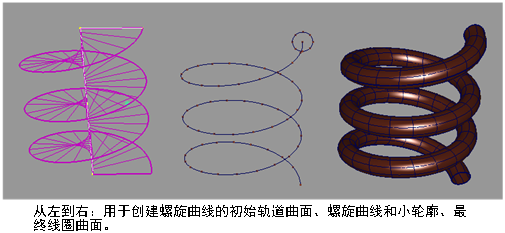

创建螺旋曲线

1. 绘制一条具有螺旋高度的直线。
2. 从这条线的一个端点创建与之垂直的另一条直线。第二条线的长度应等于螺旋的半径。
3. 选择“Surfaces”>“Swept Surfaces”>“Rail Surface” 。
4. 在控制窗口中，将“Generation Curves”和“Rail Curves”都设置为“1”，将“Rotate Xform”设置为 360 度或更大度数值。360 度生成一个线圈，720 度生成两个线圈，依此类推。
5. 选择第二条曲线作为“Generation Curve”，第一条曲线作为“Rail Curve”，以创建螺旋曲面。
6. 选择“Curve Edit”>“Create”>“Duplicate Curve”，然后选择曲面的外部边。
7. 删除（或隐藏）曲面，仅保留曲线。

创建线圈曲面

1. 以螺旋起点为中心放置一个与之垂直的小的闭合曲线（如圆形）。
2. 选择“Surfaces”>“Swept Surfaces”>“Extrude”（“Style”设置为“Tube”）或“Surfaces”>“Swept Surfaces”>“Rail Surface”（“Generation Curves”设置为“1”，“Rail Curves”设置为“1”）。
3. 先选择小的闭合曲线，再选择螺旋曲线。

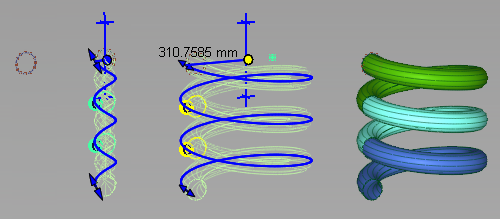

创建螺旋管（线圈）方法 2

该方法使用“Revolve”工具。

1. 以螺旋起点为中心放置一个与之垂直的小的闭合曲线（如圆形）。
2. 选择“Surfaces”>“Revolve” 。
3. 在控制窗口中：
   • 将“Surface Type”设置为“Freeform”。
   • 将“Sweep Angle”设置为 360。
   • 将“Segments”设置为螺旋中所需的线圈数。
   • 设置“Pitch”值（例如 200)。节距越大，线圈之间的距离越大。负值将在相反的方向创建线圈。
   • 将旋转“Axis”设置为“Manip”。
   • 选择“Per Segment”。
4. 选择在步骤 1 中已创建的闭合曲线。
5. 可以通过拖动操纵器上的圆形点更改螺旋的半径。

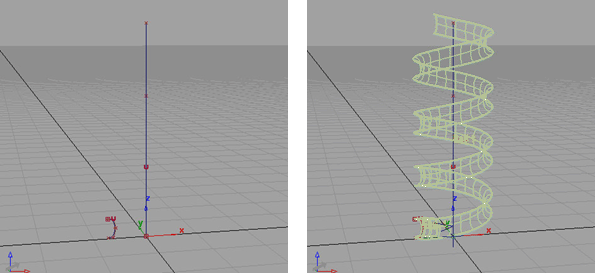

创建螺旋形状

1. 创建形状曲线和轨道曲线。形状曲线和轨道曲线之间的距离是螺旋的半径。
2. 选择“Surfaces”>“Swept Surfaces”>“Rail Surface” 。
3. 在“Rail Surface”控制窗口中：
   • 将“Generation Curves”设置为 1。
   • 将“Rail Curves”设置为 1。
   • 将“Sweep Mode”设置为“View”。
   • 将“Sweep Projection”设置为与形状曲线平行的平面。
   • 将“Sweep Pivot”设置为“Off Curve”。
   • 选择“Auto Update”。
4. 单击形状曲线。
5. 此时会显示三维标注，并提示您输入形状曲线轴心点。使用磁性捕捉将该标注移动到轨道曲线的起点。然后，单击“Go”。
6. 单击轨道曲线。
7. 此时会针对轨道曲线轴心点显示曲线标注。将标注移至轨道曲线的起点，然后单击“Go”。

   形状曲线的轴心点会沿轨道曲线移动。由于轴心点偏离实际形状曲线，因此，形状曲线会在偏离轨道曲线的某个位置处扫掠新曲面。

8. 在“Rotate Xform”字段中，输入您希望形状曲线围绕轨道曲线旋转的度数。

   例如，如果输入 360，则形状曲线在行进距离达到轨道曲线的长度时进行一次完整的旋转。

   螺旋曲线 螺旋曲线处于激活状态
