快速测量已进行着色显示的模型

如何使用“Evaluate”>“Dynamic Measurement”快速测量着色显示模型上的距离。此工具还适用于线框模型。

创建动态测量

1. 选择“Evaluate”>“Dynamic Measurement”。
2. 在正交窗口或透视窗口中的任意位置单击，定义第一个点。按住鼠标键并进行拖动以移动该点。

   此时将显示一个十字光标。

3. 在同一窗口中单击其他位置，定义第二个点。按住鼠标键并进行拖动以移动该点。

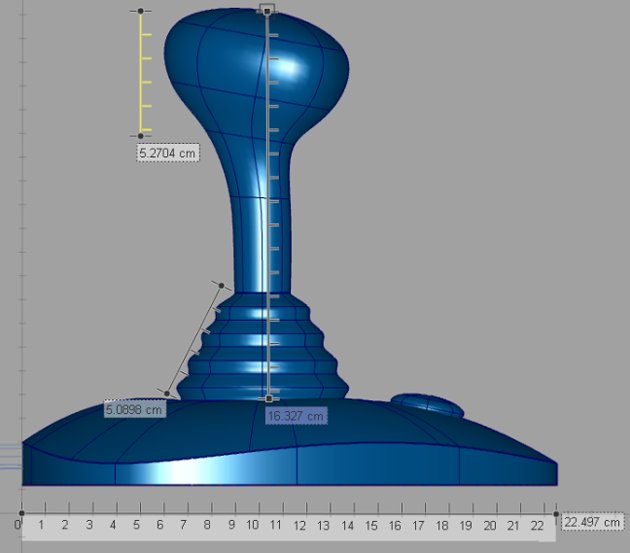

   此时将在两点之间出现标尺，并显示这两点之间的距离（采用当前的线性单位）。

   注：

   使用鼠标中键或鼠标右键单击，使第二个点与第一个点水平或垂直（分别）对齐。

4. 重复上述步骤，在同一窗口或另一个正交窗口中创建第二个测量。
   注：

   测量并非一直存在，选择另一个工具后该测量就会消失。

修改动态测量的起点和终点

1. 在起点或终点上滚动鼠标。

   该点将变为黄色。

2. 单击该点并将其拖动到另一位置。使用鼠标中键和鼠标右键将分别沿水平和垂直方向移动该点。

移动测量

1. 在标尺上滚动鼠标。

   标尺将变为黄色。

2. 单击并进行拖动来平移标尺。使用鼠标中键和鼠标右键将分别沿水平和垂直方向移动标尺。


定位测量

1. 移动标尺，使起点位于线框、着色显示对象或标注的顶部。

   起点将变成方形，表示已连接到对象。标尺将变成淡紫色，并仍与视图平面平行。

2. 若要退出对该对象的测量，只需将起点移开。

可在任何视图（包括透视视图）中锚定测量。

移除所有测量

选择其他工具后，所有测量都将消失。但是，如果您需要移除测量但不退出“Dynamic Measurement”工具，请单击窗口底部的“Clear”按钮。

在透视窗口中使用该工具

根据透视窗口中所用模式是真正的透视模式，还是已设置为正交模式，“Dynamic Measurement”的工作方式有所不同。（按住 键和 键，然后取消选中“Viewing Panel”中的“Perspective”）。根据测量是否已锚定，行为也会有所不同。请参见下表。

	透视	正交
锚定	更改视图时，标尺的起点仍然连接到对象。标尺显示为淡紫色，并始终可见。
固定	无效。此时将显示测量（红色），使您可以锚定它。	如果平移视图或旋转视图，测量将显示为锚定到屏幕（并不相对于建模窗口移动）。缩放相机时，测量显示为随模型一起缩放。

限制

与标注不同，动态测量并不与模型一起保存，也不会在停止使用工具后继续存在。同样，也无法将其真正捕捉到栅格或几何体，只能进行临时锚定使其能够随对象一起运动。

即使禁用模型线框（例如，在只显示硬件渲染的建模窗口中），动态测量也仍然可用（也就是说，可以对其进行锚定）。但模型线框禁用后，捕捉功能不再起作用。
