创建曲线后，在 Alias 内可通过使用自动形状创建选项，轻松创建精确的数字标尺图形。此“如何操作”部分提供了用于创建前视图标尺图形的基本工作流。
设置环境
- 选择“Preferences”>“Menus”>“Long Menus”
或者按
+3 (Windows) 或
+3 (Mac) 以确保 Alias 显示所有三维菜单。 - 选择“Preferences”>“Construction Options”
以设置工作单位。在“Units”部分中，展开“Linear”。设置“Main Units”（例如，cm），并启用“Reset Grids”。 - 从工具箱中选择“Construction”>“Grid Preset”
。如果希望查看栅格标签，请启用“Labels”。确保“Grid Spacing”设置为“10.0”，从而以每 10 cm 的间隔绘制栅格。 - 缩小视图或调整窗口大小以便查看沿水平轴 -100 到 +100、沿垂直轴 -120 到 +120 范围内的柵格。
- 选择“Layers”>“New”
，以创建工作几何体层。单击该层，使其处于激活状态（按钮将以黄色绘制）。 - 在“Left”建模窗口处于激活状态的情况下，从水平层栏中选择“Symmetry”。（单击激活的层按钮以显示菜单）。
我们希望汽车的前视图跨中心线（Z 轴）对称。层对称将自动反射曲线并在我们绘制曲线时创建形状对象。这意味着该几何体层现在将自动跨 Z 轴创建曲线。
- 使“Left”窗口全屏显示。
使用自动形状创建选项
- 选择“Preferences”>“Workflows”>“Paint”
以启用二维绘画菜单。 - 在“Paint”控制面板的“Global Auto-shape”部分中，从“Type”菜单中选择“Image(outline)”。现在每次创建新曲线时系统都将绘制形状轮廓。
- 在“Paint”控制面板的“Shape Outline”选项部分中，将“Style”设置为“Solid Brush”、“Opacity”设置为“1”，并将“Width”设置为“4”。
- 打开“Curves”>“Blend curve toolbox”并选择“Keypoint Curve Tools”>“Lines”>“Line”

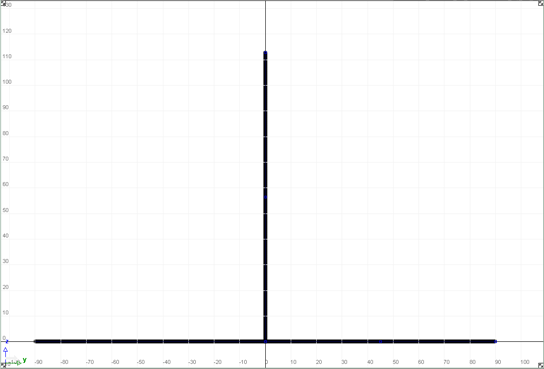

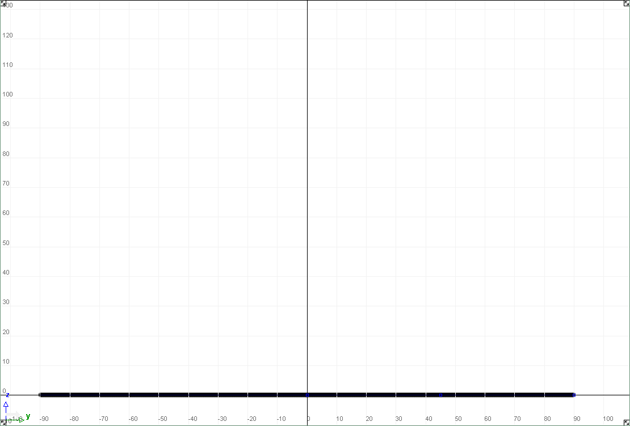

工具。将第一点放置在“0,0,0”，第二点放置在“0, 90 cm, 0”。请注意如何自动在构建平面的左侧绘制形状。使用对象信息窗口，可以调整线长度以准确定义汽车宽度的一半。
- 再次选择“Line”工具，绘制另一条线来定义高度：0, 0, 112 cm。 注：
可能需要缩小视图来查看整条线。
- 选择这两条线，然后调整形状轮廓的宽度。即，使这些辅助线的宽度为 2 个像素（“Width”设置为 2.0）。此操作还将修改放置在图像中的辅助线的宽度。

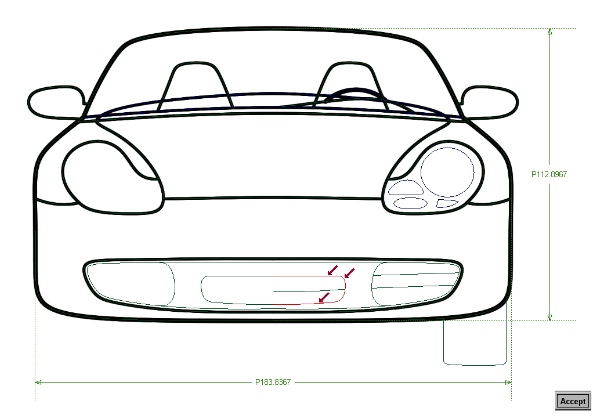

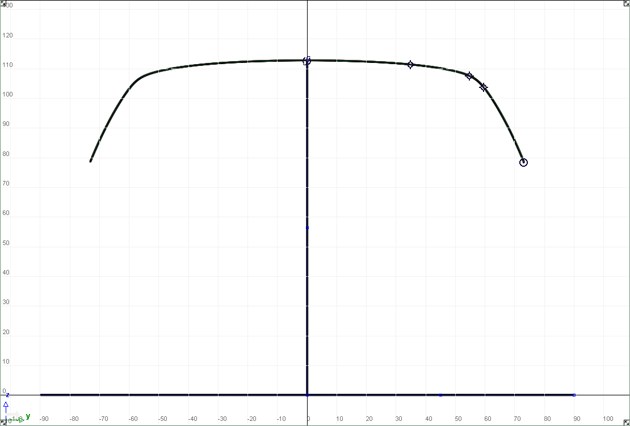

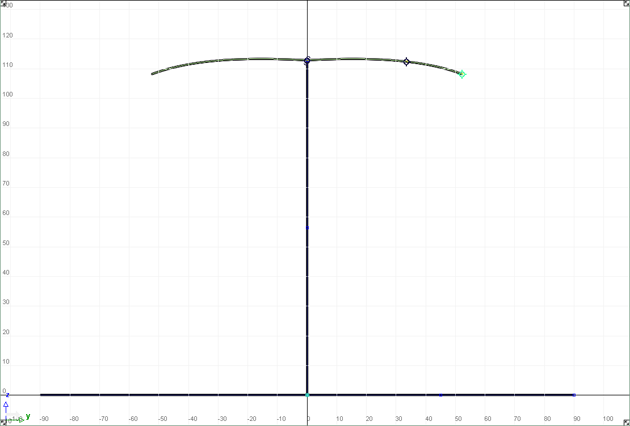

- 从“Curves”工具箱打开“Blend curve toolbox”，选择“Blend curve create”，并使用曲线捕捉将第一点捕捉到较早创建的垂直线的顶部。继续绘制风挡玻璃轮廓。请注意，您在几何体平面的一侧绘图时，系统在另一侧绘制曲线和形状。
- 使用过渡曲线工具编辑曲线并根据需要添加约束。例如，中心点需要切线约束以确保曲线在跨对称线处是平坦的。

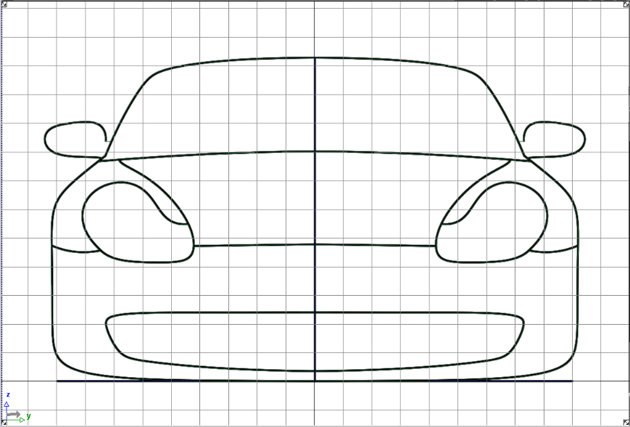

- 继续创建其他过渡曲线来定义前视图。请确保对相交的曲线使用曲线捕捉，从而自动创建曲线关系/约束。

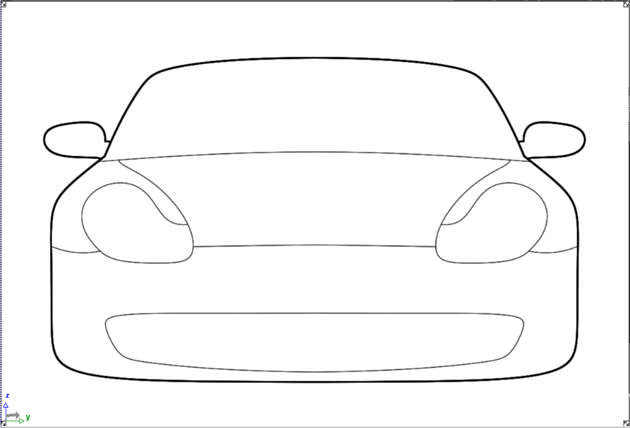

- 现在选择要拓宽的曲线并修改“Shape Outline Width”。

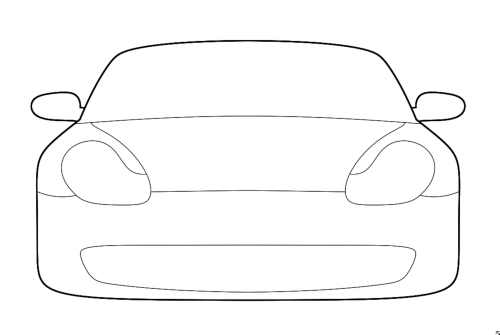

- 您可能还希望从第一条水平线和垂直线移除轮廓。这些线是作为导向曲线创建的，用于确定汽车的正确宽度和高度。

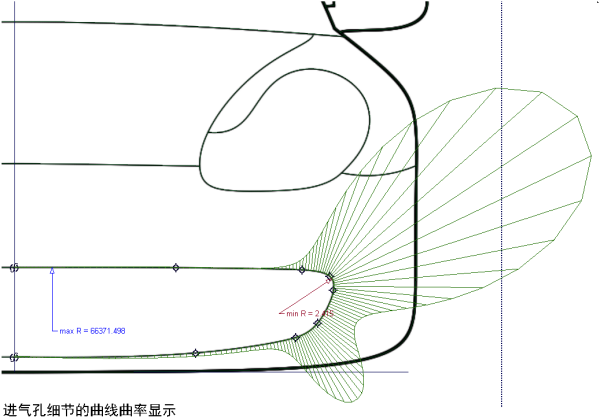

- 此时您可能希望评估使用 Alias 曲线曲率工具创建的每条曲线的质量。
- 随时可以使用 F12 键或“WindowDisplay”>“Toggles”>“Model”
禁用几何体曲线。 - 如果您工作的环境具有 1:1 投影功能，或者如果您希望以较大的比例打印标尺图形，则可以增加画布平面的分辨率。画布平面分辨率更改时，所有形状曲线都将自动更新。
- 我们的画布平面分辨率是 1109 * 770 像素，如果以 150ppi 打印，则将图像打印在大约 7” x 5” 的纸上，不缩放图像。
更改画布平面分辨率
- 首先，相机缩放以查看画布平面，并使画布平面周围有足够的空间，以便看到新画布平面的边。
- 打开“Canvas”>“Resize Canvas”

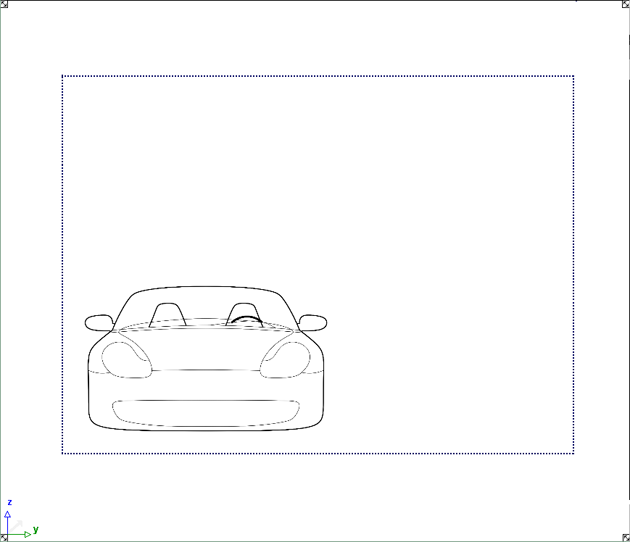

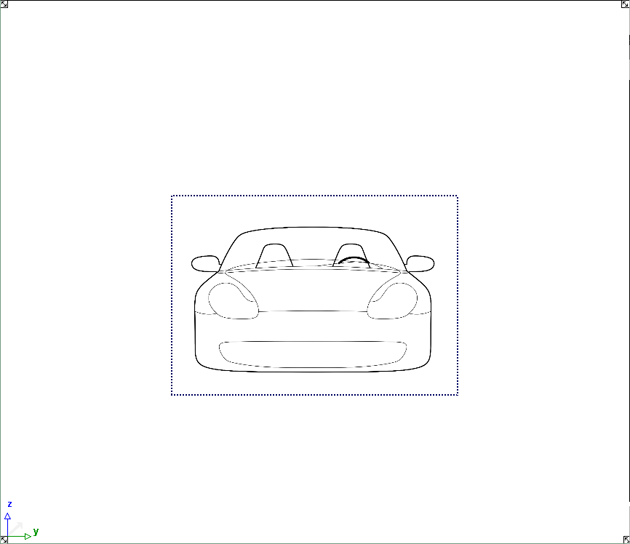

，以打开“Resize Canvas Control”窗口。将画布“Width”调整为 2000 像素，将“Height”调整为 1800 像素。 - 默认情况下，画布平面从中心放大。蓝色虚线显示新画布平面大小。

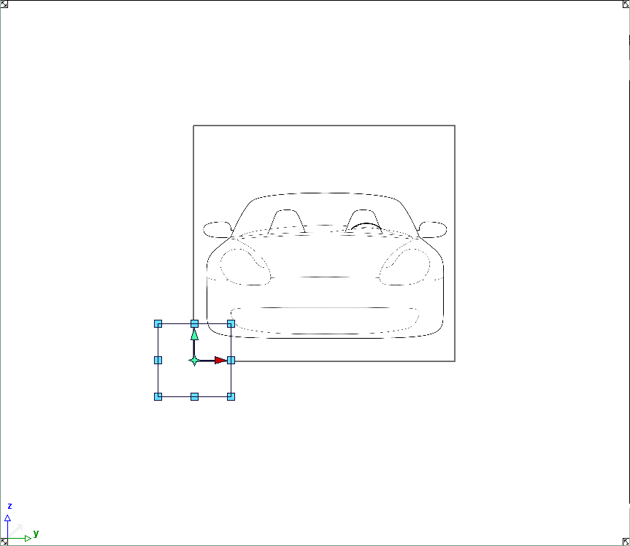

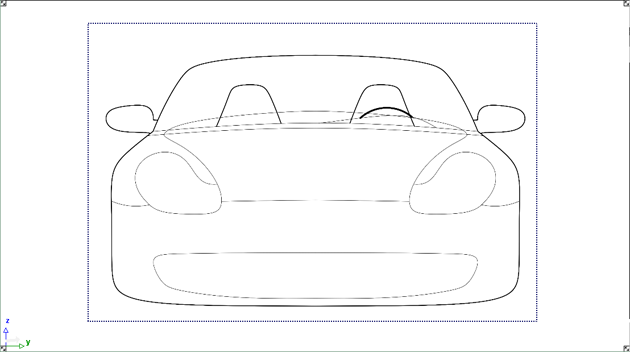

- 我们需缩放画布平面，使其适合我们先前的已绘制曲线的大小。首先，在“构建平面编辑器”中选择画布平面。然后，选择“Canvas”>“Resize Canvas”，并拖动角选择控制柄来放大画布平面，使其足以包含所有曲线。请注意，每次变换画布平面时，形状都将重新渲染为新的图像分辨率。

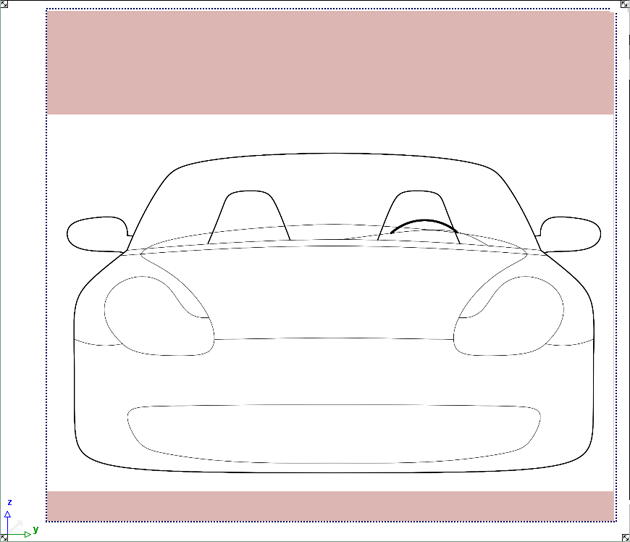

- 画布平面仍有点过高。选择“Paint”>“Select”>“Marquee”
（矩形），然后选择要保留的画布平面区域。
- 现在，选择“Canvas”>“Crop to Marquee”
，以减小画布平面大小。请注意，还可使用选取框工具和裁剪，使画布平面变得更大。
- 请注意，形状轮廓现在看起来小很多，因为画布平面分辨率已更改。调整每条形状曲线的宽度适合新分辨率。

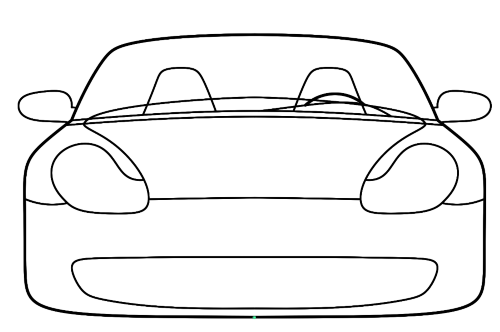

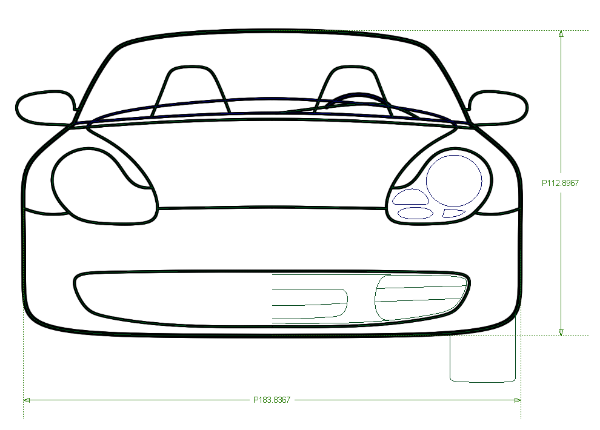

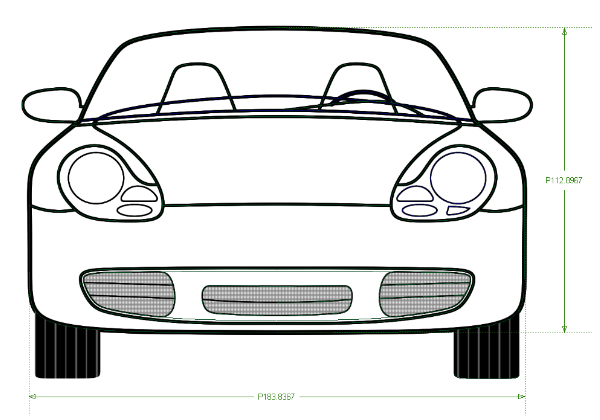

- 以下图像当前的画布平面分辨率为 2000 x 1325 像素，将以 150ppi 大约打印 13.25” x 8.75” 的面积。Alias 支持的画布平面分辨率高达 6000 像素，在打印过程中还支持双线性图像缩放，因而可以打印较大的图像。
注：增加画布平面大小可以采用较大尺寸显示图像，但是请注意系统内存要求会显著增加，打印时间加长，画笔笔迹变慢。在图像分辨率和系统速度之间需仔细地建立平衡。
向标尺图形添加简单纹理
创建标尺图形时，为了改进图像的外观，设计人员经常添加纯色和纹理。在此示例中，我们将使用“Make Shape”工具添加此细节。
- 加载您先前创建的标尺图形文件。在我们的示例中，已经创建了主标尺曲线，并且用较细的线替换了用于定义车轮、前灯和格栅细节的其他曲线。
此时，其他曲线细节将指定给默认三维几何体层，因此我们需要创建新几何体层并将几何体指定给这些层。
- 选择“Preferences”>“Workflows”>“Modeling”
，以使所有建模工具变为可用状态。 - 选择“Layers”>“New”，以创建新的几何体层。几何体层将添加到水平栏。双击新层并键入名称，例如“Headlights”。
- 重复此步骤并命名下一层“Tires”；再次重复此步骤并命名下一层“Grill”。“Grill”几何体层应该是激活的层（以黄色绘制）。
- 使用“Pick”>“Object”
选择用于定义格栅细节的曲线，并使用“Grill layer”下拉菜单将其指定给格栅层。

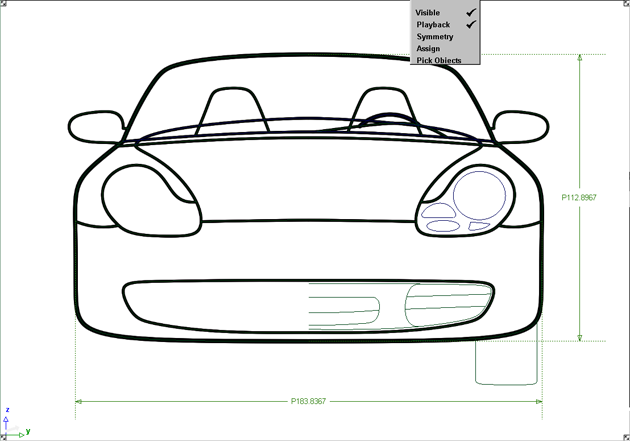

- 使用相同菜单，对此层启用“Symmetry”，并请注意曲线跨中心线反射的方式。

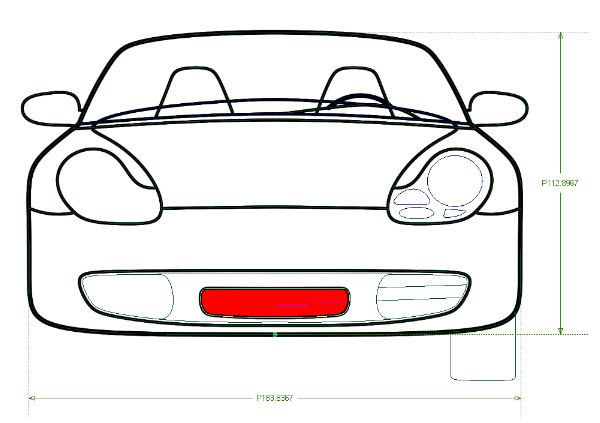

- 选择“Paint”>“Shape”>“Make Image Shape”
并选择用于定义中心格栅的曲线。请注意只需选择格栅曲线的一半。
- 单击“Accept”按钮。接受曲线后，将创建形状对象并调整绘画参数。
- 在此示例中，我们希望创建较小的垂直格栅效果，因此请单击“Paint Panel”的“Shape Fill”选项中“RGB Color”旁边的“Map” 按钮，打开“Shape Texture”窗口。
- 单击“Bulge”纹理。

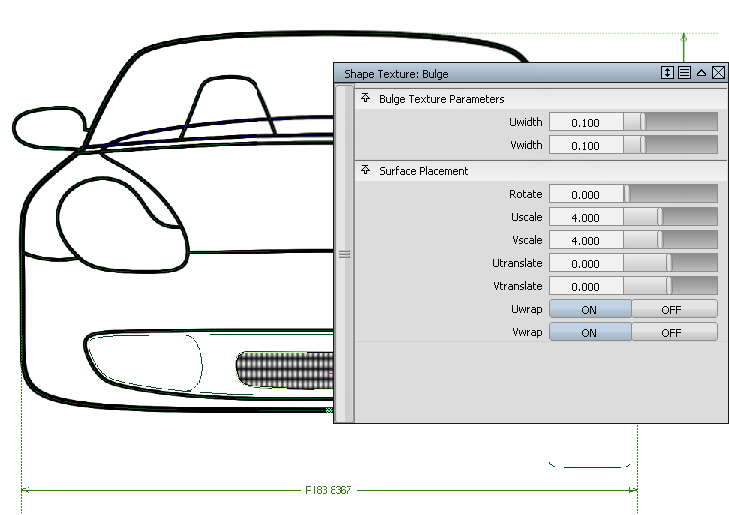

- 调整“Uscale”和“Vscale”凸起参数。
- 对外部格栅细节重复此过程。
- 按照相同过程将“Grid”纹理指定给轮胎。将“Vwidth”设置为 0，使栅格显示为垂直线。

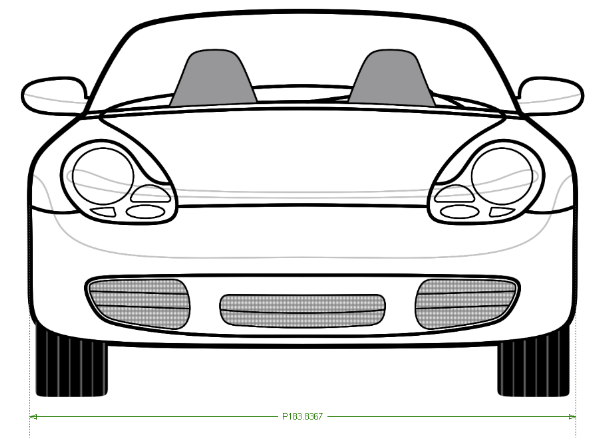

祝贺您！您已用 Alias 完成了标尺图形。
