关于图形状态栏

图形状态栏位于绘图区域的底部，显示了有关当前图形的状态信息，并允许用户访问可应用于图形的命令。

图形状态栏包含下列信息和控件：

• 项目信息：如果图形是 AutoCAD Architecture 项目的一部分，则此信息包括项目名称和文件类型（例如“图纸”、“视图”或“构件”）。

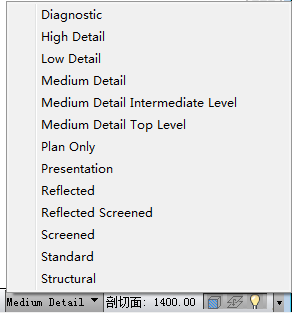

• 显示配置：显示活动视口的当前显示配置，并提供一个下拉列表，您可以从中选择其他配置。

• 剖切面：标识激活的显示配置的剖切面高度，并允许访问一个可在其中调整设置的对话框。
• （曲面图案填充切换）：用于打开或关闭曲面图案填充的显示。
• （图层索引替代）：用于在“图层索引替代”对话框中启用或禁用图层索引替代。
• (Autodesk Trusted DWG)：此图标表示打开了一个使用 Autodesk 应用程序或基于 RealDWG™ 的应用程序创建的 DWG、DWT 或 DWS 文件。
• （管理外部参照）：单击此图标将打开“外部参照”选项板，可以在该选项板上重新加载与当前图形关联的外部参照。
• （隔离对象）：用于显示或隐藏在图形中选择的对象。
• 缺少标准文件：如果适用，此警告表示当前图形中缺少标准文件；此时可以检查标准设置，并根据需要配置标准。
• 图形状态栏菜单：可以显示在图形状态栏上的设置和命令的下拉菜单。
