裁剪点云的步骤

如何定义要裁剪的矩形、多边形或圆形区域，以及如何反转、显示或隐藏，或删除裁剪区域。

裁剪矩形、多边形或圆形区域

  1. 在绘图区域中，选择点云。
  2. 依次单击“点云”选项卡 “裁剪”面板 “创建裁剪”（弹出型按钮）。
    查找
  3. 选择要裁剪的区域的形状。
    注： 裁剪是相对于当前视图而不是当前 UCS 创建的。
    • 选择“矩形”。指定矩形区域的步骤。
    • 选择“多边形”。指定一系列点来定义自定义多边形形状的步骤。按 Enter 键以闭合多边形。
    • 选择“圆形”。指定圆的中心点和半径的步骤。
  4. 指定将点保留在裁剪边界的内部还是外部。

反转裁剪

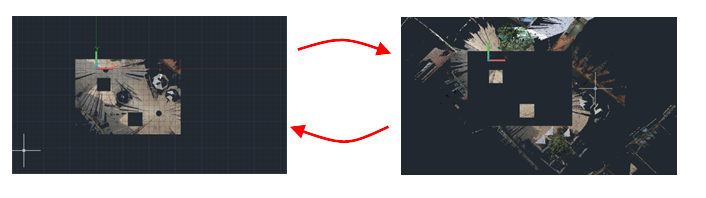

裁剪点云后，您可以通过反转裁剪，更改是在裁剪边界内部还是在裁剪边界外部显示点。

  1. 选择具有裁剪区域的点云。
  2. 依次单击“点云”选项卡 “裁剪”面板 “反转”。 查找

显示或隐藏裁剪区域

  1. 选择具有裁剪区域的点云。
  2. 依次单击“点云”选项卡 “裁剪”面板 “显示/隐藏”。 查找

删除裁剪区域

  1. 选择具有裁剪区域的点云。
  2. 执行以下操作之一：
    • 要删除最后一个裁剪区域，请依次单击“点云”选项卡 “裁剪”面板 “取消最后一个裁剪”。 查找
    • 要删除所有裁剪区域，请依次单击“点云”选项卡 “裁剪”面板 “全部取消裁剪”。 查找
