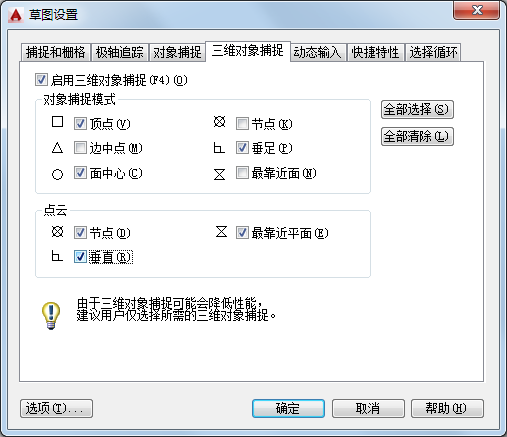

“三维对象捕捉”选项卡(“草图设置”对话框)

控制三维对象的执行对象捕捉设置。

使用执行对象捕捉设置(也称为对象捕捉),可以在对象上的精确位置指定捕捉点。选择多个选项后,将应用选定的捕捉模式,以返回距离靶框中心最近的点。按 TAB 键以在这些选项之间循环。

选项列表

打开三维对象捕捉

打开和关闭三维对象捕捉。当对象捕捉打开时,在“三维对象捕捉模式”下选定的三维对象捕捉处于活动状态。(3DOSMODE 系统变量)

对象捕捉模式

列出三维对象捕捉模式。

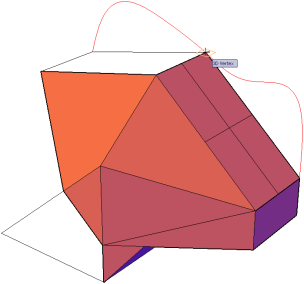

顶点

捕捉到三维对象的最近顶点。

边中点

捕捉到面边的中点。

面中心

捕捉到面的中心。

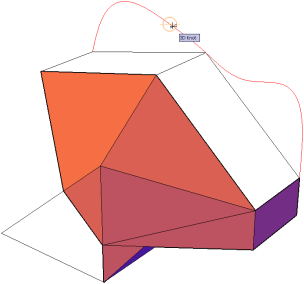

节点

捕捉到样条曲线上的节点。

垂足

捕捉到垂直于面的点。

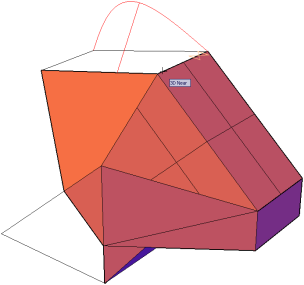

最靠近面

捕捉到最靠近三维对象面的点。

点云

打开和关闭点云对象捕捉。当对象捕捉处于打开状态时,点云对象捕捉处于活动状态。(3DOSMODE 系统变量)

节点
不论点云上的节点是否包含来自 ReCap 处理期间的分段数据,都可以捕捉到它。
最靠近平面
捕捉到点云上平面线段的最近点。如果检测到某个点为平面线段的一部分,捕捉将连接到该线段的平面。如果线段亮显处于启用状态,在您获取点时,将显示平面线段。需要 Autodesk ReCap 中的分段数据。
垂足
捕捉到点云上与平面线段垂直的点。如果检测到某个属于平面线段的点,捕捉将从与该平面线段垂直的点连接到该点(类似于捕捉到与实体面垂直的点)。如果线段亮显处于启用状态,在您获取点时,将显示平面线段。需要 Autodesk ReCap 中的分段数据。
全部选择

打开所有三维对象捕捉模式。

全部清除

关闭所有三维对象捕捉模式。
