如果导线网络由三个或三个以上的互联元件组成，则会给自/到连接报告带来潜在的未知因素。是 A 连接到 B，然后跳接到 C 还是 C 连接到 A，然后跳接到 B？
默认情况下，AutoCAD Electrical 通过先依照常用位置代号对设备编组来报告单个网络上的自/到连接，然后报告每个组的交互布线。然后，其使用一个自/到接线将每个常用位置组捆绑到一起。对于与同一位置组的接线（或如果所有装置均具有相同的位置值或没有位置值），AutoCAD Electrical 会尝试按照接线在图形上的物理位置对其进行排序，并按照该顺序报告自/到连接。
AutoCAD Electrical 提供了多种方法，以便更加明确地定义接线路径。您可以控制 AutoCAD Electrical 分析回路（例如，项目的临时数据库文件中的 WFRM2ALL 表格中内容的顺序）的方式，以及将自/到连接信息输出为不同报告或者在物理示意图表达上进行注释（使用“面板示意图的导线注释”工具)的方式。
有角度的 T 形接线方法

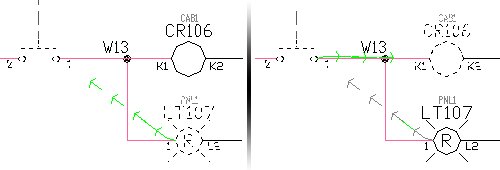

使用有角度的 T 形接线可以影响接线路径报告。T 形符号的方向用于定义路径。每个符号均具有属性 WDWSEQ，该属性含有指示首选接线路径顺序的三位数值。90 度拐弯或直连部分（取决于有角度的 T 形符号的样式）指示路径的开始位置。45 度拐弯是第二个连接。AutoCAD Electrical 将按照显示报告每种接线。
当多个有角度的 T 形接线符号的方向导致以下任一情况时，这种影响自/到接线路径报告的方法可能无法提供预期的结果：
- 接线配置不合逻辑或无法实现。
- 两条以上导线布线为经过装置上的给定接线连接点。
在“项目特性”
“样式”对话框中设置自动有角度的导线 T 形插入模式（取代 T 形交点）。
原理图接线顺序方法
此方法涉及到包含三个或三个以上互联元件的每个导线网络的连接路径。AutoCAD Electrical 会将递增连接路径值放置在每个接线连接点上。它将另存为三位数的扩展数据值，在接线属性上以“001”开头。当任何 AutoCAD Electrical 自/到报告处理包含该递增顺序数据的导线网络时，自/到导线连接将进行相应的排序。
直接到端子的接线路径方法
该方法定义了其他直接到端子的接线路径。例如，原理图端子的一端可能连接至三个装置。可以将特定接线路径（使用上述的原理图接线路径方法）定义为强制进行连接报告，从而仅限于将端子报告为三个装置中的两个装置之间的普通连接点。会默认将第三个装置报告为跳接到其他两个装置中的一个。可以定义其他直接到端子的二级路经，以便第三个装置可以直接连接到端子。您还可以将两个端子直接连接在一起。结果为自/到连接报告显示所有这三个装置均直接绑定到端子。
级别/布线方法
此方法利用面板布局来影响不同自/到报告中的报告顺序。面板布局或面板布线图布局表示都指定了级别/配线代号，它由一个四层的层次结构加上序列号组成。由于为自/到报告处理原理图导线网络，因此将检查标记了级别/布线值的面板布局表示是否存在。如果为正被处理的网络中的所有装置找到了此信息，则会依据此层次结构和顺序信息对网络的连接排序。然后，将报告一组符合布局所具有的级别/配线数据的自/到连接。
